?HMC547ALC3非反射式SPDT開關ADI
發布時間:2025-04-10 16:05:53 瀏覽:57
HMC547ALC3通用寬帶高隔離度非反射型GaAs pHEMT單刀雙擲(SPDT)開關,采用符合工業標準的3mm×3mm無引腳陶瓷表面貼裝封裝技術。HMC547ALC3工作頻段覆蓋直流(DC)至28.0 GHz,在全頻段范圍內可實現優于40 dB的端口隔離度,同時保持插入損耗低于2 dB的優異性能指標。
其獨特的寬帶特性、快速切換能力及緊湊的封裝設計,使其成為軍事電子戰/電子對抗系統及高精度測試設備的理想解決方案。HMC547ALC3采用-5V/0V互補負邏輯控制電壓方案,無需外部偏置電源即可實現穩定工作,有效簡化了系統設計復雜度。
特征
高隔離度:10 GHz時為45 dB
20 GHz時為39 dB
低插入損耗:1.9 dB@10 GHz
2.2 dB@20 GHz
快速切換:6ns
非反光設計

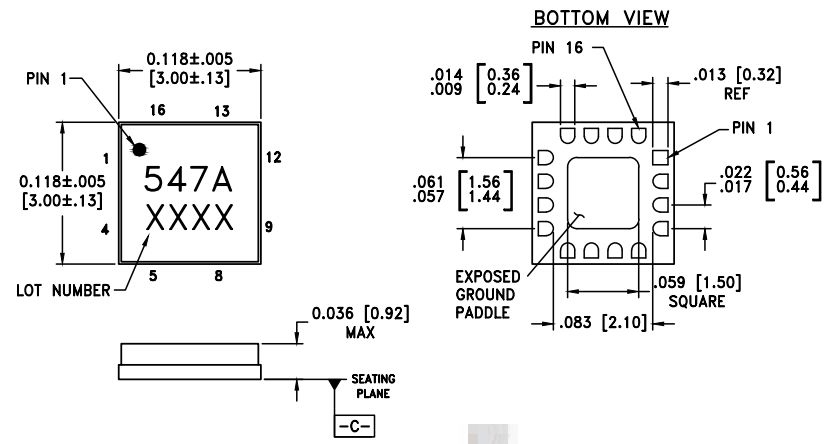

16芯陶瓷3x3mm SMT封裝:9mm2
典型應用
?光纖和寬帶電信
?微波無線電和甚小孔徑終端
?軍用無線電、雷達和ECM
?測試儀器
深圳市立維創展科技是ADI的分銷商,主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等,產品原裝現貨,價格優勢,歡迎咨詢。
