ANCH50-12S AC-DC電源模塊ARCH
發布時間：2024-06-14 09:02:42 瀏覽：583

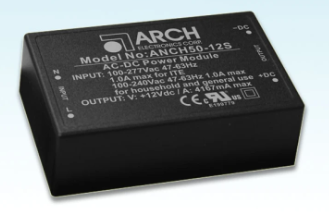

ANCH50-12S是ARCH的一款AC-DC電源模塊，具有以下主要特點：
1. 超緊湊型電源模塊，可以安裝在印刷電路板(PCB)上，節省空間。
2. 具有通用輸入范圍90-305VAC，適用于不同地區的電源標準。
3. 低空載功耗<0.1W，節能環保。
4. 通過自然空氣對流冷卻，無需額外風扇冷卻。
5. 寬工作溫度范圍為-40°C~+70°C，能夠在惡劣環境下正常工作。
6. 工作姿態達到5000m，滿足高海拔要求。
7. 效率高達89%，提供高效電能轉換。
8. I/O隔離達到4000VAC，保證安全和隔離效果。
9. 可選螺絲端子，方便安裝和接線。
10. 符合EMC標準，無需外部組件，保證電磁兼容性。
11. 安全認證符合UL / IEC / EN 62368-1、IEC / EN 60950-1、TUV IEC / EN 60335-1、TUV
IEC / EN 61558-2-16等國際安全標準。
12. 提供3年產品保修，保障用戶權益。
型號：
| Model No. | ANCH50-12S | ANCH50-15S | ANCH50-24S |
| Max Output Wattage (W | 50W |
| Input | Voltage | 90-305 VAC or 120-430 VDC |
| Frequency (Hz) | 47-440 Hz |
| Current (Full load) | 1000 mA max.(115 VAC)/600 mA max.(230 VAC |
| nrush Current (Cold star | 45 Amax.(115 VAC)/90 A max.(230 VAC |
| L eakage Current | 0.25 mAmax.(100-240 VAC |
| Output | Voltage (V.DC. | 12V | 15V | 24V |
| Woltage Accuracy | ±2% |
| Current (mA)max | 4167 | 3333 | 2083 |
| Line Regulation (LL-HL)(typ. | ±2% |
| Load Regulation (0-100%)(typ. | ±2.5%. |
| Minimum Load | 0% |
| Maximum Capacitive Load | 3500μF | 3000μF | 2200μF |
| Ripple &Noise (Vp-p)(max. | 120mV | 150mV | 240mV |
| Efficiency (at 230 VAC | 89% | 88% | 88% |
| Hold-up Time (tp | 30 ms (at 230VAC |
| Protection | Over Power Protection | Hiccup technique,auto-recovery |
| Over Voltage Protection | Zener diode clamp |
| Short Circuit Protection | Hiccup mode (automatic recovery) |
| solation | nput-Output (V.AC | 4000V |
| Environment | Operating Temperature | 40°C…+70°C(with derating |
| Storage Temperature | 40*℃…+85°℃ |
| Temperature Coefficient | ±0.05%/2C |
| Altitude During Operation (UL/IEC/EN 62368-1) | 5000m |
| Humidity | 95%RH |
| MTBF | >300,000 h@25℃(MIL-HDBK-217F |
| Vibration | IEC60068-2-6(10~500Hz,2G 10minJ1cycle,60min.each along X,Y,Z axes) |
| Shock | EC60068-2-27 |
| Physical | Dimensions (LxWxH) | 2.92x1.85x0.91Inches(74.2x47.0x23.1mm)
Tolerance±0.5 mm,Height Tolerance±1 mm |
| Case Materia | Plastic resin (flammability to UL 94V-0 |
| Weight | 1589 |
| Cooling Method | Free air convection |
| Safety | Agency Approvals | UL/IEC/EN 62368-1,IEC/EN 60950-1
IEC/EN 60335-1(A2 Series N/A).IEC/EN 61558-2-16(A2 Series N/A) |
| EMC | EMI
(Conducted &Radiated Emission) | EN 55032 class B |
| EMS (Noise Immunity | EN 55035 |
此外，該模塊的尺寸為74.2x47.0x23.1毫米(2.92x1.85x0.91英寸)，空載電源功耗小于0.1W。電壓調整率為±2%，負載調整率為±2.5%。紋波和噪聲分別為12秒：120mV，15秒：150mV，24秒：240mV。電磁干擾符合EN
55032 B級標準，特快專遞符合EN 55035標準。
