EC4AW05HM隔離式DC-DC轉換器CINCON
發布時間：2024-06-17 09:02:29 瀏覽：607

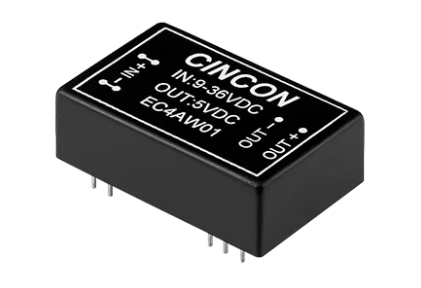

EC4AW05HM 隔離式 DC-DC 轉換器是一款由 CINCON公司生產的高效、安全、穩定的電源轉換設備。它具有以下特點：
- 隔離輸出：提供 3.3-6W 的輸出功率，輸出電壓穩定且隔離。
- 封裝方式：有 DIP-24 和 SMD 兩種封裝，適應不同應用需求。
- 高效率：效率高達 83%，減少能量損失和熱量產生。
- 寬輸入范圍：4:1 的輸入范圍(9-36VDC)，能處理不同輸入電壓。
- 輸出調節：具有穩定的輸出電壓。
- 連續短路保護：增強設備安全性。
- 不含鉭電容器：可能有助于降低成本或滿足特定需求。
- 安全標準：符合 IEC/EN/UL 62368-1 安全標準。
該轉換器的規格參數如下：
- 型號：EC4AW05HM
- 輸入：9-36VDC
- 輸出：±15VDC
- 最大負載電流：±190mA
- 無負載功耗：7.5mA
- 滿載功耗：293mA
- 效率：高達 83%
- 電容：90uF
- 啟動時間：典型值為 30ms
- 溫度范圍：-40℃ to +100℃
- 尺寸：DIP 封裝尺寸為 1.25x0.80x0.45 英寸(31.8x20.3x11.4mm)，具體可能因封裝類型而異。
- 重量：12.5g
需要注意的是，該轉換器有多種后綴選項，代表不同功能或性能特性。測量效率和其他參數時，在標稱線路、滿載和 25℃條件下進行，除非另有說明。
更多EC4AW系列型號如下：
| 零件編號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 空載輸入電流 | 效率 （%） | I/O 隔離電壓 |
| EC4AW11 | 18~72V | 5V | 1A | 5mA | 79 | 1500VDC |
| EC4AW12 | 18~72V | 12V | 0.47A | 5mA | 82 | 1500VDC |
| EC4AW13 | 18~72V | 15V | 0.4A | 5mA | 81 | 1500VDC |
| EC4AW14 | 18~72V | ±12V | ±0.23A | 7.5mA | 80 | 1500VDC |
| EC4AW15 | 18~72V | ±15V | ±0.19A | 7.5mA | 80 | 1500VDC |
| EC4AW16 | 18~72V | ±5V | ±0.5A | 5mA | 80 | 1500VDC |
| EC4AW17 | 18~72V | 3.3V | 1A | 5mA | 74 | 1500VDC |
| EC4AW11H | 18~72V | 5V | 1A | 5mA | 79 | 3000VDC |
| EC4AW12H | 18~72V | 12V | 0.47A | 5mA | 82 | 3000VDC |
| EC4AW13H | 18~72V | 15V | 0.4A | 5mA | 81 | 3000VDC |
| EC4AW14H | 18~72V | ±12V | ±0.23A | 7.5mA | 80 | 3000VDC |
| EC4AW15H | 18~72V | ±15V | ±0.19A | 7.5mA | 80 | 3000VDC |
| EC4AW16H | 18~72V | ±5V | ±0.5A | 5mA | 80 | 3000VDC |
| EC4AW17H | 18~72V | 3.3V | 1A | 5mA | 74 | 3000VDC |
| EC4AW11HM | 18~72V | 5V | 1A | 5mA | 79 | 1500VDC |
| EC4AW12HM | 18~72V | 12V | 0.47A | 5mA | 82 | 1500VDC |
| EC4AW13HM | 18~72V | 15V | 0.4A | 5mA | 81 | 1500VDC |
| EC4AW14HM | 18~72V | ±12V | ±0.23A | 7.5mA | 80 | 1500VDC |
| EC4AW15HM | 18~72V | ±15V | ±0.19A | 7.5mA | 80 | 1500VDC |
| EC4AW16HM | 18~72V | ±5V | ±0.5A | 5mA | 80 | 1500VDC |
| EC4AW17HM | 18~72V | 3.3V | 1A | 5mA | 74 | 1500VDC |
| EC4AW11HMS | 18~72V | 5V | 1A | 5mA | 79 | 1500VDC |
| EC4AW12HMS | 18~72V | 12V | 0.47A | 5mA | 82 | 1500VDC |
| EC4AW13HMS | 18~72V | 15V | 0.4A | 5mA | 81 | 1500VDC |
| EC4AW14HMS | 18~72V | ±12V | ±0.23A | 7.5mA | 80 | 1500VDC |
| EC4AW15HMS | 18~72V | ±15V | ±0.19A | 7.5mA | 80 | 1500VDC |
| EC4AW16HMS | 18~72V | ±5V | ±0.5A | 5mA | 80 | 1500VDC |
| EC4AW17HMS | 18~72V | 3.3V | 1A | 5mA | 74 | 1500VDC |
| EC4AW01 | 9~36V | 5V | 1A | 5mA | 82 | 1500VDC |
| EC4AW02 | 9~36V | 12V | 0.47A | 5mA | 83 | 1500VDC |
| EC4AW03 | 9~36V | 15V | 0.4A | 5mA | 83 | 1500VDC |
| EC4AW04 | 9~36V | ±12V | ±0.23A | 7.5mA | 82 | 1500VDC |
| EC4AW05 | 9~36V | ±15V | ±0.19A | 7.5mA | 81 | 1500VDC |
| EC4AW06 | 9~36V | ±5V | ±0.5A | 5mA | 83 | 1500VDC |
| EC4AW07 | 9~36V | 3.3V | 1A | 5mA | 78 | 1500VDC |
| EC4AW01H | 9~36V | 5V | 1A | 5mA | 82 | 3000VDC |
| EC4AW02H | 9~36V | 12V | 0.47A | 5mA | 83 | 3000VDC |
| EC4AW03H | 9~36V | 15V | 0.4A | 5mA | 83 | 3000VDC |
| EC4AW04H | 9~36V | ±12V | ±0.23A | 7.5mA | 82 | 3000VDC |
| EC4AW05H | 9~36V | ±15V | ±0.19A | 7.5mA | 81 | 3000VDC |
| EC4AW06H | 9~36V | ±5V | ±0.5A | 5mA | 83 | 3000VDC |
| EC4AW07H | 9~36V | 3.3V | 1A | 5mA | 78 | 3000VDC |
| EC4AW01HM | 9~36V | 5V | 1A | 5mA | 82 | 1500VDC |
| EC4AW02HM | 9~36V | 12V | 0.47A | 5mA | 83 | 1500VDC |
| EC4AW03HM | 9~36V | 15V | 0.4A | 5mA | 83 | 1500VDC |
| EC4AW04HM | 9~36V | ±12V | ±0.23A | 7.5mA | 82 | 1500VDC |
| EC4AW05HM | 9~36V | ±15V | ±0.19A | 7.5mA | 81 | 1500VDC |
| EC4AW06HM | 9~36V | ±5V | ±0.5A | 5mA | 83 | 1500VDC |
| EC4AW07HM | 9~36V | 3.3V | 1A | 5mA | 78 | 1500VDC |
| EC4AW01HMS | 9~36V | 5V | 1A | 5mA | 82 | 1500VDC |
| EC4AW02HMS | 9~36V | 12V | 0.47A | 5mA | 83 | 1500VDC |
| EC4AW03HMS | 9~36V | 15V | 0.4A | 5mA | 83 | 1500VDC |
| EC4AW04HMS | 9~36V | ±12V | ±0.23A | 7.5mA | 82 | 1500VDC |
| EC4AW05HMS | 9~36V | ±15V | ±0.19A | 7.5mA | 81 | 1500VDC |
| EC4AW06HMS | 9~36V | ±5V | ±0.5A | 5mA | 83 | 1500VDC |
| EC4AW07HMS | 9~36V | 3.3V | 1A | 5mA | 78 | 1500VDC |
