?110050006定向耦合器KRYTAR
發布時間：2023-09-08 16:32:23 瀏覽：669
KRYTAR的定向耦合器致力于需要外界調整、精準監管、信號混合或頻偏傳輸和反射檢測的技術應用需求設計。

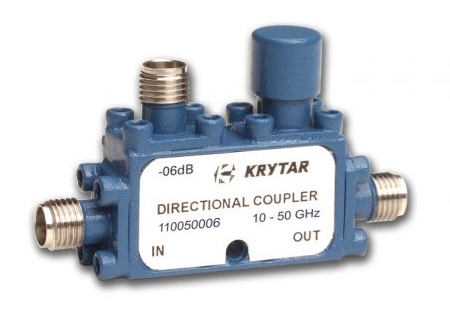

KRYTAR的新型產品110050006提高了多功能微帶線設計的選擇，這些應用在10.0至50.0GHz的寬帶頻率范圍內以單一化、緊湊型且輕量化的封裝展現出優異的耦合。
此外，110050006還提供優質的使用性能評級，包括6dB、±0.7dB的標準耦合（相較于輸出）和±0.7的頻率敏感度。110050006定向耦合器的插入損耗（包括耦合功率）低于2.4dB，全局性超過8dB，最高VSWR（任何端口）為1.8，額定輸入功率為均值20W和最高值3kW。定向耦合器配備行業標準2.4mm母連接器。110050006緊湊型封裝規格僅有1.12英寸（長）x0.40英寸（寬）x0.62英寸（高），重量僅有1.0盎司。操作溫度為-54°C至85°C。
KRYTAR的耦合器致力于需要外界調整、精準監管、信號混合或頻偏傳輸和反射檢測的技術應用需求設計。KRYTAR耦合器為諸多應用提供解決方案，包括電子戰(EW)、商業無線網絡、衛星通訊、雷達探測、信號監測和測量、無線天線波束形成和EMC測試環境。對于很多空間有限的應用，緊湊型規格使KRYTAR定向耦合器成為理想化的解決方案。定向耦合器還能夠滿足脊形軍工用規格的需求生產制造。
KRYTAR還為滿足甚至超過關鍵性能和/或封裝規格的定制設計提供完整的技術服務。
規格
頻率min (GHz)：10
頻率max(GHz)：50
標稱聯軸器：6 ±0.7
頻率靈敏度 (dB)：±0.70
插入損耗（max dB）：2.4
指向性（dB min）：8
駐波比：1.8
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
10 – 50 GHz 頻率操作
6 dB耦合
頻率靈敏度：±0.7
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
