Ironwood Electronics銀球矩陣插座
發布時間：2021-05-12 17:07:59 瀏覽：1342

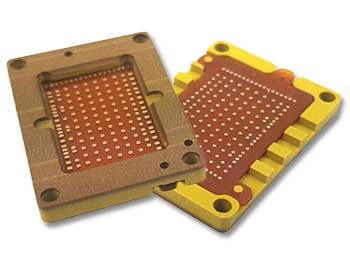

Ironwood Electronics SM Contact與通過專有導電公式將精確的銀球固定在一起的能力是一種獨特的接觸。Ironwood Electronics導電柱(最佳直徑為50歐姆阻抗)懸浮在具有專利實心的非導電柔性彈性體基板上，以提高時間、溫度和循環的耐久性和可靠性。柔性基板非常靈活，彈性很強，消除這種力后，導電柱可以恢復到原來的形狀。Ironwood Electronics銀球矩陣插座可用于0.25mm至1.27mm的LGA、BGA、QFN、CP、POP、WLP和其他封裝解決方案。
Ironwood Electronics SM/SMP插座采用SM&SMP觸頭技術，適用于高速、低電感、高耐久性和廣泛的溫度應用。
Ironwood Electronics是美國著名的高可靠性試驗臺產品制造商。該產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
詳情了解Ironwood Electronics微波請點擊：http : //www.yzgnjsb.cn/public/brand/45.html
或聯系我們的銷售工程師：0755-83050846 QQ：3312069749
*部分產品型號請咨詢我們的銷售工程師。
PART | IC Size | IC Size | IC Size | Top | IC | IC | Max | IC Ball | IC Ball | IC Total | IC Ball | IC Ball |
NUMBER | X | Y | Tolerance | Pitch | Array | Array | Pincount | Height | Height | Height | Coplanarity | Diameter |
| (mm) | (mm) | (mm) | (mm) | X | Y |
| Min (mm) | Max (mm) | Max (mm) | (mm) | Max (mm) |
SM-BGA-9000 | 23 | 23 | 0.2 | 0.8 | 27 | 27 | 729 | 0.3 | 0.5 | 2.5 | 0.15 | 0.5 |
SM-BGA-9006 | 16 | 16 | 0.15 | 0.8 | 19 | 19 | 361 | 0.25 | 0.35 | 1.7 | 0.12 | 0.38 |
SM-BGA-9007 | 9.75 | 6 | 0.1 | 0.75 | 13 | 8 | 102 | 0.28 | 0.43 | 3.29 | 0.1 | 0.53 |
SM-BGA-9009 | 40 | 40 | 0.1 | 1 | 39 | 39 | 680 | 0.4 | 0.6 | 1.62 | 0.2 | 0.7 |
SM-BGA-9010 | 21 | 21 | 0.2 | 0.8 | 25 | 25 | 564 | 0.35 | 0.45 | 2.5 | 0.2 | 0.55 |
SM-BGA-9011 | 23 | 23 | 0.2 | 1.27 | 18 | 18 | 224 |
| 0.762 | 2.21 | 0.2 | 0.762 |
SM-BGA-9012 | 9.76 | 6 | 0.1 | 0.75 | 13 | 8 | 74 | 0.28 | 0.43 | 3.29 | 0.1 | 0.53 |
SM-BGA-9013 | 27 | 27 | 0.2 | 1.27 | 20 | 20 | 400 |
| 0.66 | 2.375 | 0.2 | 0.762 |
SM-BGA-9014 | 29 | 29 | 0.2 | 1.27 | 22 | 22 | 484 |
| 0.66 | 2.738 | 0.2 | 0.762 |
SM-BGA-9015 | 13.76 | 13 | 0.1 | 0.75 | 16 | 15 | 240 | 0.28 | 0.43 | 3.63 | 0.1 | 0.4 |
SM-BGA-9016 | 8.5 | 10.5 | 0.1 | 0.5 | 16 | 20 | 320 | 0.17 | 0.27 | 0.92 | 0.08 | 0.35 |
SM-BGA-9018 | 15 | 15 | 0.2 | 0.8 | 18 | 18 | 288 | 0.22 | 0.2 | 1.3 | 0.1 | 0.42 |
SM-BGA-9019 | 19 | 19 | 0.2 | 1 | 18 | 18 | 324 | 0.4 | 0.6 | 2.92 | 0.15 | 0.7 |
SM-BGA-9020 | 5 | 5 | 0.2 | 0.5 | 9 | 9 | 81 | 0.11 | 0.25 | 1 | 0.08 | 0.35 |
SM-BGA-9021 | 12 | 12 | 0.1 | 0.8 | 14 | 14 | 196 |
| 0.4 | 1 | 0.08 | 0.5 |
SM-BGA-9022 | 27 | 27 | 0.1 | 1 | 26 | 26 | 388 | 0.4 | 0.6 | 3 | 0.15 | 0.7 |
SM-BGA-9023 | 5 | 5 | 0.1 | 0.5 | 9 | 9 | 50 | 0.15 | 0.25 | 0.77 | 0.08 | 0.35 |
SM-BGA-9024 | 31 | 31 | 0.2 | 0.8 | 38 | 38 | 1290 | 0.5 | 0.6 | 3.4 | 0.2 | 0.55 |
SM-BGA-9025 | 16 | 16 | 0.2 | 0.5 | 30 | 30 | 788 | 0.15 | 0.26 | 1.7 | 0.08 | 35 |
SM-BGA-9027 | 7 | 7 | 0.1 | 0.5 | 12 | 12 | 144 | 0.16 | 0.26 | 1.2 | 0.08 | 0.37 |
