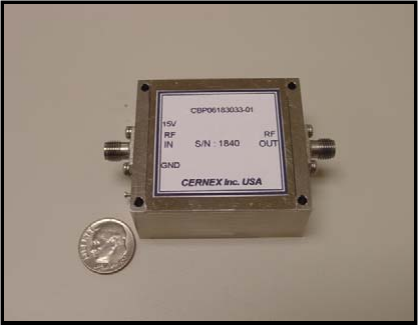

CERNEX寬帶大功率放大器
發布時間:2021-05-13 17:01:38 瀏覽:1377
CERNEX CBP系列放大器主要用于實驗室測試設備、儀器設備和其他需要高功率輸出的應用。采用固體帶電路結構和選擇的GaAsFET元器件能夠 實現可靠的工作任務。
特色:
范圍從0.1到46.0GHz(倍頻程/多倍頻程)
輸出功率高達50瓦(@1dB壓縮點)
單偏壓(+15VDC)開關電源
致密薄膜結構
經濟定價
應用領域:
普通級大功率實驗室微波射頻源
測試設備輸出放大器(ATE和AGE)
微波射頻分配網絡中的驅動放大器
TWTA驅動放大器
深圳市立維創展科技有限公司,贏得CERNEX授權代理銷售,期待與業界合作,歡迎咨詢。
詳情了解CERNEX微波請點擊:http?: //www.yzgnjsb.cn/public/brand/51.html
或聯系我們的銷售工程師:0755-83050846 QQ:3312069749
*部分型號請聯系我們的銷售工程師!
Model Number |
Frequen cy Range (GHz) | Gain (dB) Min. **** |
SS Flatness (+/-dB) Max. |
P1dB (dBm) Min. |
IP3 (dBm ) Typ. |
VSWR In/Out Max. |
Current @ 12 VDC (A) Typ. |
Case Type |
CBPH1013430P | 0.001-1 | 34 | 1.5 | 30 | 37 | 2:1 (In) | 1(Max) **√ | 6 x 3 x 1.1 |
CBPH1012244P | 0.001-1 | 22 | 2.0 | 44 | 51 | 2:1 (In) | 14(Max) **√ | 17.5 x 9.8 x |
CBPH1015044P | 0.001-1 | 50 | 2.0 | 44 | 51 | 2:1 (In) | 18(Max) **√ | 17.5 x 9.8 x |
CBPH1013633OP | 0.001-1 | 36 | 1.5 | 33 | 39 | 2:1 (In) | 1.2(Max) **√ | 6 x 3 x 1.1 |
CBPH5014336P | 0.005-1 | 43 | 2.25 | 36 | 45 | 2:1 (In) | 5.5 (Max) **√ | 6 x 3 x 1.1 |
CBPV2013730P | 0.02-1 | 37 | 2.0 | 30 | 45 | 2:1 (In) | 0.5 (Max) **√ | 3.1 x 2.35 x |
CBPV2014033P | 0.02-1 | 40 | 2.0 | 33 | 43 | 2:1 (In) | 0.75 (Max) **√ | 3.1 x 2.35 x |
CBPV2014640P | 0.02-1 | 46 | 1.5 | 40 | 48 | 2:1 (In) | 5.2 (Max) **√ | 6 x 3 x 1.1 |
CBPV2012244P | 0.02-1 | 22 | 2.0 | 44 | 51 | 2:1 (In) | 17 (Max) **√ | 17.5 x 9.8 x |
CBPV2015044P | 0.02-1 | 50 | 2.0 | 44 | 51 | 2:1 (In) | 18 (Max) **√ | 17.5 x 9.8 x |
CBPV2064042 | 0.02-6 | 40 Typ | 2.0 Typ | 42Psat | * | 2:1( In) 3:1Typ(Out) | 50V@4A Max | SN14-2A |
CBPU1U52452 | 0.1-0.5 | 24 | 1.00 | 52 | 61 | 2:1 | 28**√ | 8.5x7.8x1.1 |
CBPU1U52454 | 0.1-0.5 | 24 | 1.50 | 54 | 62 | 2:1 | 30 **√ | 8.5x7.8x1.1 |
CBPU1U55047 | 0.1-0.5 | 50 | 1.50 | 47.5 | 58 | 2:1 | 12**√ | 6.4x3.4x1.1 |
CBPU1U55253 | 0.1-0.5 | 52 | 2.00 | 53 | 63 | 2:1(typ) | 40 **√ | Htsnk |
CBPU2014644 | 0.2-1.0 | 46 | 2.00 | 44 | 50 | 2:1 | 28V√@18A | 120x80x25 mm |
CBPU3024040 | 0.3-2.0 | 40 | 2.0 | 40 | 47 | 2:1 | 28V | DG15 |
CBPU3044036 | 0.3-4.0 | 40 | 2.50 | 36 | 45 | 2:1 | 2.0A@15V | * |
