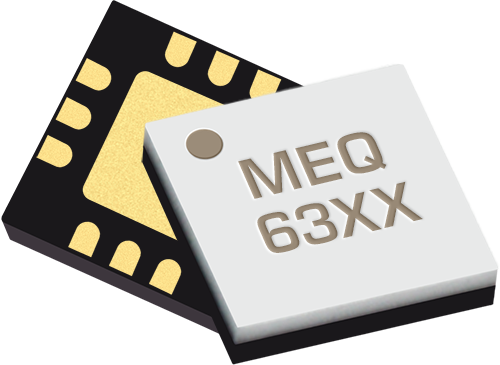

Marki微波均衡器
發布時間：2021-04-14 17:04:38 瀏覽：1682
Marki微波均衡器是一款濾波器，其目的是引進頻率相關損耗，這與系統軟件中的自然損耗恰恰相反。將Marki微波均衡器嵌入到具備典型性頻率特性的系統軟件中，能夠平衡系統軟件的寬帶插入損耗。Marki均衡器是一款特殊的高通濾波器，它的目的是補償典型性的低通系統軟件的特性。其關鍵特征包含直流插入損耗、最小插入損耗頻率、回波損耗、群延時和升降時長。Marki均衡器適用于射頻/微波和高速數字數據應用領域。典型性的應用領域包含PCB和電纜損耗的補償，及其增益模塊放大器的電平調整。
均衡器基本功能
正增益斜率平衡
各種低頻衰減選項
多重自定義邊坡特征
平面群延時-適合數據應用領域
深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。
詳情了解Marki射頻微波請點擊：http://www.yzgnjsb.cn/brand/31.html
或聯系我們的銷售工程師：0755- 83642657 QQ： 2295048674
Surface Mounts |
|
|
|
|
|
|
| Frequency (GHz) |
|
|
|
|
|
Model | Low | High | Loss at DC (dB) | Return Loss (dB) | S-Parameters | RoHS |
MEQ3-7ASM | DC | 7 | 3 | 29 | MEQX-XASM | Y |
MEQ6-7ASM | DC | 7 | 6 | 29 | MEQX-XASM | Y |
MEQ10-7ASM | DC | 7 | 10 | 27 | MEQX-XASM | Y |
MEQ12-7ASM | DC | 7 | 12.5 | 27 | MEQX-XASM | Y |
MEQ3-14ASM | DC | 14 | 3 | 23 | MEQX-XASM | Y |
MEQ6-14ASM | DC | 14 | 6 | 28 | MEQX-XASM | Y |
MEQ10-14ASM | DC | 14 | 10 | 29 | MEQX-XASM | Y |
MEQ3-20ASM | DC | 20 | 3 | 19 | MEQX-XASM | Y |
MEQ5-20ASM | DC | 20 | 5 | 22 | MEQX-XASM | Y |
MEQ6-20ASM | DC | 20 | 6 | 23 | MEQX-XASM | Y |
MEQ7-20ASM | DC | 20 | 7.5 | 26 | MEQX-XASM | Y |
MEQ10-20ASM | DC | 20 | 10 | 20 | MEQX-XASM | Y |
MEQ11-20ASM | DC | 20 | 11 | 27 | MEQX-XASM | Y |
|
|
|
|
|
|
|
Bare Die/Modules |
|
|
|
|
|
|
| Frequency (GHz) |
|
|
|
|
|
Model | Low | High | Loss at DC (dB) | Return Loss (dB) | S-Parameters | RoHS |
MEQ3-7ACH | DC | 7 | 3 | 29 | MEQX-ACH | Y |
MEQ6-7ACH | DC | 7 | 6 | 29 | MEQX-ACH | Y |
MEQ10-7ACH | DC | 7 | 10 | 27 | MEQX-ACH | Y |
MEQ12-7ACH | DC | 7 | 12.5 | 27 | MEQX-ACH | Y |
MEQ3-14ACH | DC | 14 | 3 | 23 | MEQX-ACH | Y |
MEQ6-14ACH | DC | 14 | 6 | 22 | MEQX-ACH | Y |
MEQ10-14ACH | DC | 14 | 10 | 24 | MEQX-ACH | Y |
MEQ3-20ACH | DC | 20 | 3 | 21 | MEQX-ACH | Y |
MEQ5-20ACH | DC | 20 | 5 | 22 | MEQX-ACH | Y |
MEQ6-20ACH | DC | 20 | 6 | 21 | MEQX-ACH | Y |
MEQ7-20ACH | DC | 20 | 7.5 | 23 | MEQX-ACH | Y |
MEQ10-20ACH | DC | 20 | 10 | 25 | MEQX-ACH | Y |
MEQ11-20ACH | DC | 20 | 11 | 23 | MEQX-ACH | Y |
EQ3-26 | DC | 26 | 3 | 21 | EQ3-26 | N |
EQ6-26 | DC | 26 | 6 | 15 | EQ6-26 | N |
MEQ3-26AS | DC | 26.5 | 3 | 18 | MEQ3-26AS | Y |
MEQ6-26AS | DC | 26.5 | 6 | 20 | MEQ6-26AS | Y |
MEQ10-26AS | DC | 26.5 | 10 | 20 | MEQ10-26AS | Y |
MEQ3-30A | DC | 30 | 3 | 20 | MEQ3-30A | Y |
MEQ6-30A | DC | 30 | 6 | 20 | MEQ6-30A | Y |
MEQ10-30A | DC | 30 | 10 | 20 | MEQ10-30A | Y |
EQ3-40 | DC | 40 | 3 | 18 | EQ3-40 | N |
EQ6-40 | DC | 40 | 6 | 18 | EQ6-40 | N |
MEQ10-50AU | DC | 50 | 10 | 15 | MEQ10-50AU | Y |
MEQ3-60A | DC | 60 | 3 | 15 | MEQ3-60A | Y |
MEQ6-60A | DC | 60 | 6 | 15 | MEQ6-60A | Y |
MEQ10-60A | DC | 60 | 10 | 15 | MEQ10-60A | Y |
