X波段放大器_X波段放大器芯片_X波段放大器模塊
發布時間：2018-10-16 17:06:19 瀏覽：1647
X波段放大器簡介

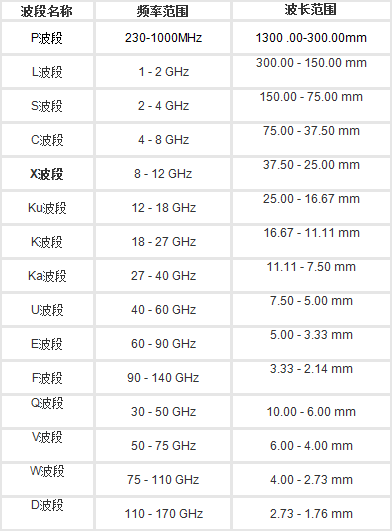

根據IEEE 521-2002標準，X波段是指頻率在8-12 GHz的無線電波波段，在電磁波譜中屬于微波。而在某些場合中，X波段的頻率范圍則為7-11.2 GHz。波長范圍：37.50 - 25.00 mm。
X波段放大器應用
根據國際電信聯盟無線電規則第8條，X頻段在空間應用方面有空間研究、廣播衛星、固定通訊業務衛星、地球探測衛星、氣象衛星等用途。
X波段放大器推薦
一、AMCOM
AMCOM是美國領先的微波設計制造公司，成立于1996年，其產品主要包括：功率FET，MMIC功率放大器，以及具有RF和DC連接器的高功率放大器模塊，產品主要優勢：高功率、高效率及寬帶線性。并提供定制服務。
X波段放大器芯片
|
型號
|
頻率GHz
|
增益dB
|
P1dB（dBm）
|
VD（V）
|
|
AM559538WM-SN-R
|
5.5-9.5
|
24
|
37
|
8
|
|
AM07511542WM-SN-R
|
8-11
|
25
|
41
|
8
|
|
AM08011039WM-SN-R
|
8-11
|
25
|
39
|
8
|
|
AM08011041WM-SN-R
|
8-11
|
28
|
39
|
8
|
|
AM09012541WM-SN-R
|
9-12.5
|
28
|
40
|
8
|
|
AM09012541WM-B-SN-R
|
9-12.5
|
28
|
40
|
8
|
|
AM008030WM-BM-R
|
0.05-10
|
18
|
30
|
12
|
|
AM008030WM-FM-R
|
0.05-10
|
18
|
30
|
12
|
X波段放大器模塊
|
型號
|
頻率GHz
|
增益dB
|
P1dB（dBm）
|
VD（V）
|
|
AM07512043SF-2H
|
7.5-12
|
19
|
40
|
40
|
|
AM559538UM-3H
|
5.5-9.5
|
24
|
37
|
8
|
|
AM07511037UM-3H
|
7.5-11
|
25
|
33
|
5
|
|
AM07512041UM-2H
|
7.5?12.0
|
24
|
38
|
28
|
|
AM08011034UM-3H
|
8.0?11
|
25
|
31
|
5
|
|
AM08011036UM-3H
|
8.0?11
|
28
|
32
|
5
|
|
AM07511242SF-3H
|
7.5-11.2
|
22.5
|
40.5
|
15
|
|
AM08513241SF-3H
|
8.5-13.2
|
25
|
40.5
|
15
|
二、Custom mmic
Custom mmic主要為美國政府和國防提供航空航天和衛星通信、軍事和太空射頻微波放大器，其功能包括：高輸出功率，高線性度，QFN封裝和卓越的效率，極小的體積。分別獲得BAE系統公司金牌供應商與雷神公司最高認可度的五星級供應商。
X波段放大器芯片
|
型號
|
頻率GHz
|
增益dB
|
P1dB（dBm）
|
Vdd（V）
|
|
CMD171P4
|
9.5 - 11
|
21
|
28.4
|
7
|
|
CMD184
|
0.5 - 20
|
13
|
34.5
|
+28到-2.8
|
|
CMD249
|
DC - 20
|
13
|
30
|
10
|
|
CMD249P5
|
DC - 20
|
12.5
|
28
|
+8到+12
|
|
CMD201
|
DC - 20
|
12
|
29
|
+10到-0.5
|
|
CMD201P5
|
DC - 20
|
11
|
27
|
+10到-0.5
|
三、RF-LAMBDA
RF-LAMBDA制造遍布北美，歐洲和亞洲，是軍事，商業和航空市場領先制造商的認可供應商。主要設計和制造無源和有源模塊，以及高質量，高精度的射頻波導元件。
X波段放大器模塊
|
型號
|
頻率GHz
|
增益dB
|
PSAT（dBm）
|
VDC（V）
|
|
RFLUPA08G11GA
|
8.0?11.0
|
47
|
47
|
28
|
|
RFLUPA08G11GB
|
8.0?11.0
|
31
|
47
|
28
|
|
RFLUPA08G11GE
|
8.0?11.0
|
56
|
56
|
28
|
|
RFLUPA08G11GC
|
8.0?11.0
|
50
|
50
|
40
|
|
RFLUPA08G11GD
|
8.0?11.0
|
52
|
52
|
28
|
|
RP08G11GSPA
|
7.0?11.5
|
30
|
47
|
28
|
|
RFLUPA06G12GB
|
6.0?12.0
|
45
|
45
|
36
|
|
RFLUPA06G12GC
|
6.0?12.0
|
47
|
47
|
28
|
|
RFLUPA06G12GD
|
6.0?12.0
|
50
|
50
|
28
|
|
RFLUPA06G12GF2
|
6.0?12.0
|
50
|
55
|
48
|
更多的X波段放大器芯片、X波段放大器模塊、X波段放大器圓晶請點擊右側客服聯系我們?。。?/span>
其它X波段功率放大器品牌：請點擊：X波段功率放大器_X波段放大器_X波段功率放大器芯片
其它波段放大器劃分
