CAB450M12XM3工業級SiC半橋功率模塊CREE
發布時間：2025-03-14 15:38:10 瀏覽：82

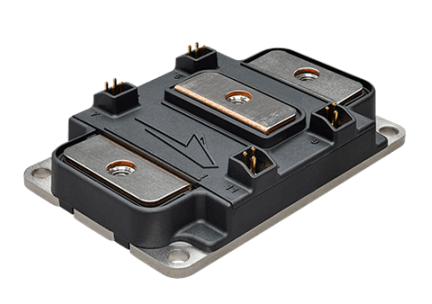

CAB450M12XM3是Wolfspeed（原CREE）精心打造的一款工業級全碳化硅（SiC）半橋功率模塊，專為高功率密度、極端高溫環境及高效率需求的應用而設計。CAB450M12XM3在電動汽車充電站、不間斷電源系統（UPS）以及牽引驅動系統等領域展現出了卓越的性能。
主要特性
極致功率密度：得益于SiC技術的應用，CAB450M12XM3的體積和重量僅為傳統62mm模塊的一半，完美適配空間受限的安裝環境。
低電感架構：其6.7nH的低電感設計優化了功率總線布局，顯著降低了開關過程中的能量損耗。
高溫穩定運行：支持連續工作結溫高達175°C，確保在嚴苛的工業高溫條件下仍能穩定高效運行。
先進MOSFET技術：集成第三代SiC MOSFET，具備超低導通電阻（RDS(on)）與出色的高頻開關特性，提升了整體效率。
集成溫度監控：內置隔離式溫度傳感器，提供精確的溫度監測與保護機制，確保模塊安全運行。
高效熱管理：采用氮化硅（Si3N4）基板，不僅增強了模塊的機械強度，還極大提升了熱傳導效率，降低了熱阻。
技術參數
電壓與電流
阻斷電壓：1200V
連續漏極電流：450A。
電氣特性
漏源電阻（RDS(on)）：3.7mΩ
柵源閾值電壓：1.8V
柵電荷：1330nC。
熱性能
工作溫度范圍：-40°C 至 +175°C
功率損耗：50mW。
封裝尺寸
80mm x 53mm x 19mm。
應用領域
電動汽車充電站：CAB450M12XM3模塊適用于高功率的快速充電設備，其高開關頻率和低損耗特性能夠滿足電動汽車快速充電的高要求。
不間斷電源系統（UPS）：在數據中心和工業電源系統中，該模塊提供高效且可靠的電力轉換，確保電力供應的穩定性和連續性。
工業電機與牽引驅動：針對工業電機和牽引系統，CAB450M12XM3支持高功率密度和高溫操作，滿足這些應用場景對性能和可靠性的嚴苛要求。
智能電網與分布式發電：在并網發電系統中，該模塊能夠優化能量轉換效率，為智能電網和分布式發電提供有力支持。
