525系列未校準和526系列校準移相器Mi-Wave
發布時間：2025-02-20 15:54:02 瀏覽：202
Mi-Wave的校準與未校準移相器在微波及毫米波系統中扮演著核心角色，被廣泛應用于雷達系統、通信技術及測試測量等多個領域。其中，校準型移相器以其高精度的相位控制能力，成為對相位精度有嚴格要求應用的理想選擇；而未校準型移相器，則因成本效益較高，更適用于實驗室測試及研發階段。

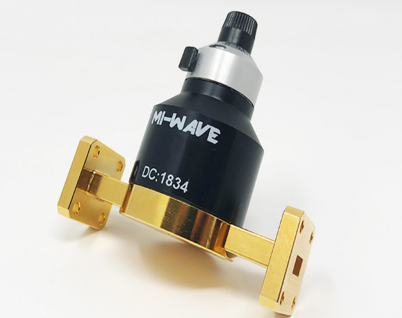

Mi-Wave推出的525系列未校準移相器和526系列校準移相器，均能在波導頻帶內的任意頻率下實現0°至180°的相移調整。這兩款移相器均具備堅固的設置控制機制，旨在確保在各種正常條件下（包括單元方向調整及測試臺振動等），都能維持精確且穩定的測試測量性能。
特性：
廣泛頻率覆蓋：Mi-Wave移相器支持從K波段（18-26.5 GHz）至W/G頻段（18-170 GHz）乃至更高頻率范圍的應用。
校準與未校準：
校準移相器：專為需要高精度相位調整的應用設計，確保相位控制的準確性。
未校準移相器：適用于改變傳輸線部分電氣長度，同時最小化能量損失和反射的應用場景。
低插入損耗：通過優化設計，有效減少信號傳輸過程中的能量損耗。
高可靠性：采用精密結構及優質材料制造，確保長期穩定運行，滿足各種嚴苛應用需求。
應用領域：
相控陣雷達：用于波束形成及波束指向的精確控制。
通信系統：在相位調制及信號處理中發揮關鍵作用。
測試與測量：支持信號相位的精準校準及測試需求。
電子戰：用于干擾信號的生成及相位控制，提升作戰效能。
衛星通信：優化天線波束控制，提升信號傳輸質量。
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
型號 | 波段 | 低頻 (GHz) | 高頻 (GHz) | 插入損耗（dB） | 相移范圍（度） | 功率處理（瓦） | 射頻端口 |
525K / 595 | K波段 | 18 | 26.5 | 0.3 | 0-180 | 1.5 | WR-42 波導法蘭 UG-595/U |
525A / 599 | Ka波段 | 26.5 | 40 | 0.3 | 0-180 | 1 | WR-28 波導法蘭 UG-599/U |
525B / 383 | Q波段 | 33 | 50 | 0.3 | 0-180 | 1 | WR-22 波導法蘭 UG-383/U |
525U/383 | U波段 | 40 | 60 | 0.3 | 0-180 | 1 | WR-19 波導法蘭 UG-383/UM |
525V / 385 | V波段 | 50 | 75 | 0.4 | 0-180 | 0.8 | WR-15 波導法蘭 UG-3835/UM |
525E/387 | E波段 | 60 | 90 | 0.5 | 0-180 | 0.7 | WR-12 波導、UG-387/UFlange 法蘭 UG-387/U |
525W/ 387 | W波段 | 75 | 110 | 0.5 | 0-180 | 0.6 | WR-10 波導法蘭 UG-387/UM |
525F/387 | F波段 | 90 | 140 | 0.6 | 0-180 | 0.3 | WR-08 波導法蘭 UG-387/UM |
525D / 387 | D波段 | 110 | 170 | 0.8 | 0-180 | 0.3 | WR-06 波導法蘭 UG-387/UM |
