ADRF5027單刀雙擲射頻開關ADI

發布時間：2024-12-26 17:47:42 瀏覽：392

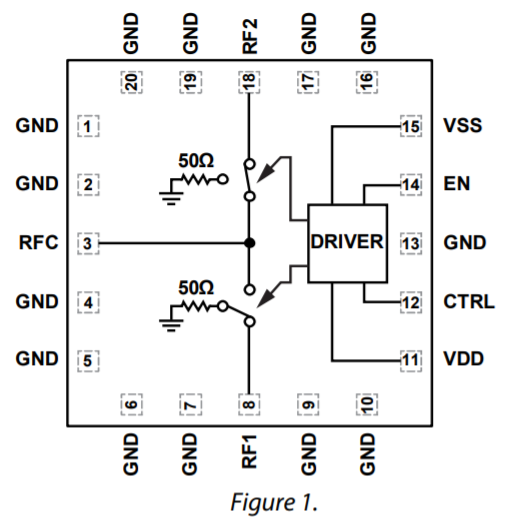

ADRF5027是一種非反射、單極、雙擲（SPDT）射頻（RF）開關，選用硅工藝技術。

ADRF5027的頻率范圍為9 kHz至44 GHz，插入損耗高于3.8 dB，隔離度為43 dB。ADRF5027具備全關控制系統，其中兩個RF端口都處在隔離狀態。ADRF5027選用非反射設計，兩個射頻端口均內部端接至50Ω。

ADRF5027需要+3.3 V和-3.3 V的雙電源電壓。該設備采用互補金屬氧化物半導體/低壓晶體管邏輯（CMOS/LVTTL）邏輯兼容控制。

ADRF5027與ADRF5026快速開關版本管腳兼容，其頻率范圍為100 MHz至44 GHz。

ADRF5027射頻端口設計用于適配50Ω的特性阻抗。針對超寬頻產品，射頻微帶線上的匹配電阻能夠進一步強化高頻率插入損耗和回波損耗特性。

ADRF5027選用20端子、3 mm×3 mm、滿足RoHS標準化的焊盤柵格陣列（LGA）封裝，能夠在-40°C至+105°C的溫度范圍內工作。

特征

超寬頻頻率范圍：9 kHz至44 GHz

非反射設計

低插入損耗

1.1 dB至18 GHz

1.5 dB至26 GHz

2.2 dB至40GHz

3.8 dB至44 GHz

高度隔離

53 dB至18 GHz

48 dB至26 GHz

48 dB至40GHz

43 dB至44 GHz

高輸入線性度

P1dB:26 dBm典型值

IP3:54 dBm典型值

高功率處理

24 dBm插入損耗線路

24 dBm隔離線路

全關閉狀態控制

無低頻諧波電流信號

0.1 dB射頻穩定時間：典型值為6.0μs

20端子，3mm×3mm LGA封裝

管腳與ADRF5026兼容，迅速轉換版本

應用

工業掃描器

測試和設備

蜂窩狀基礎設施建設：5G毫米波

軍工用無線通信、雷達探測、通信對抗措施（ECM）

微波無線通信和甚小口徑終端

深圳市立維創展科技是ADI \ Linear 的代理商，以代理分銷庫存現貨ADI \ Linear為產品優勢，可提供當日發貨服務，歡迎咨詢。
