?AD9627模數轉換器（ADC）
發布時間：2024-11-28 17:09:32 瀏覽：410
AD9627是款雙12位80 MSPS/105 MSPS/125 MSPS/150 MSPS模數轉換器（ADC）。AD9627致力于兼容需要成本更低、超小型和多功能化的通信應用領域。

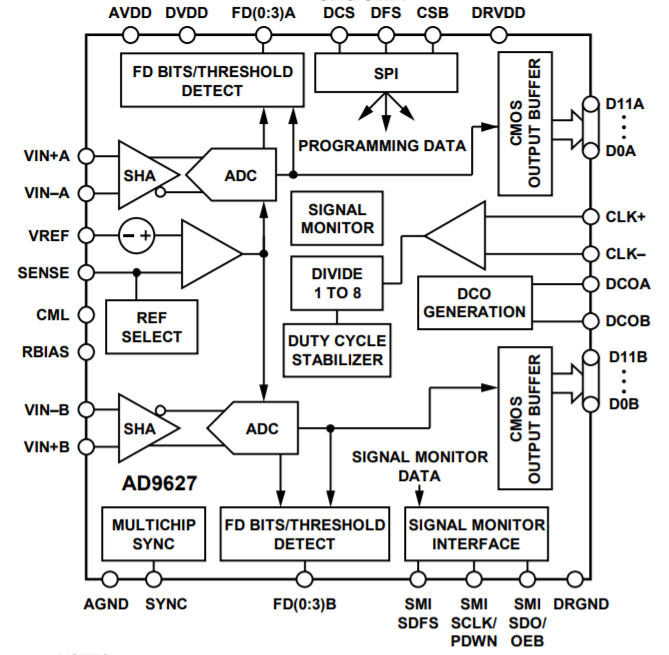

AD9627采用雙ADC核心采用多級差分流水線框架，集成化輸出檢錯邏輯。各個ADC都具備寬帶差分采樣并保持模擬輸入放大器，支持多種用戶可選擇的輸入范圍。集成化電壓基準優化了設計考慮。提供占空比穩定器來補償ADC時鐘占空比的變化，使轉換器維持優異的性能。
AD9627具備優化系統接收器中調制解調（AGC）功能性的幾個功能性。快速檢測功能性實現以相對較短的延遲輸出四位輸入電平數據，實現迅速超量程檢測。
AD9627提供64管腳LFCSP，適用于-40°C至+85°C的工業溫度范圍。
特征
噪聲系數=69.4 dBc（70.4 dBFS）至70 MHz@125 MSPS
SFDR=85 dBc至70 MHz@125 MSPS
低能耗：750 mW@125 MSPS
噪聲系數=69.2 dBc（70.2 dBFS）至70 MHz@150 MSPS
SFDR=84 dBc至70 MHz@150 MSPS
低功率：820 mW@150 MSPS
1.8V模擬電源操控
1.8 V至3.3 V CMOS輸出電源或1.8 V LVDS
輸出電源
整數1比8輸入時鐘分頻器
中頻采樣頻率實現450 MHz
內部ADC電壓參考
集成化ADC采樣并保持輸入
更靈活模擬輸入范圍：1 V p-p至2 V p-p
帶寬為650 MHz的差分模擬輸入
ADC時鐘占空比穩定器
95 dB信道隔離/串擾
串行端口控制
用戶可設置的內置自檢（BIST）功能性
節能省電模式
集成化接收功能性
快速檢測/閾值位
復合信號檢測器
應用領域
通信網絡
分集無線通信系統
多模數字接收機（3G）
GSM、EDGE、WCDMA、，
CDMA2000、WiMAX、TD-SCDMA
I/Q解調系統
智能天線系統
通用軟件無線通信
寬帶數據應
