?CHA3665-QAG C,X,Ka,K波段中功率放大器UMS
發布時間:2024-11-04 16:58:22 瀏覽:410
CHA3665-QAG是UMS的一款兩級通用型單片中功率放大器。致力于從國防軍事到商業服務通訊系統的普遍使用需求設計。
CHA3665-QAG選用功率pHEMT工藝技術,柵極尺寸為0.25μm,根據基板上的盲孔、空氣橋和電子束柵極光刻技術。

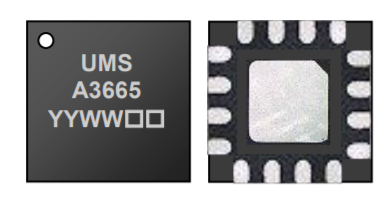

CHA3665-QAG選用滿足RoHS標準的SMD封裝形式。
主要特征
寬帶性能:5-21GHz
20.5dBm飽和輸出功率
15dB增益值
直流電偏置電壓:Vd=5V@Id=120mA
16l-QFN3x3
MSL1
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | ||
min | max | |||||||||
CHA3665-QAG | 5 | 21 | 15 | 25 | 19.5 | 20.5 | 120 | 5 | QFN | |
