CHA4105-QDG S波段驅動放大器UMS
發布時間:2024-10-25 17:08:42 瀏覽:457
UMS的CHA4105-QDG是款單片兩級驅動放大器,在2-4GHz范圍以1dB增益值壓縮提供24dBm輸出功率。
CHA4105-QDG致力于從國防軍事到商業服務通訊系統的應用需求設計。
CHA4105-QDG選用pHEMT工藝技術,柵極尺寸為0.25μm,根據基板上的通孔、空氣橋和電子束柵極光刻。
CHA4105-QDG選用滿足RoHS標準的SMD封裝形式。
主要特征
寬帶性能:2-4GHz
24dBm@1dB增益值壓縮
23dB增益值
直流電偏置電壓:V+=5V;V=-5V
直流電功能損耗:180mA

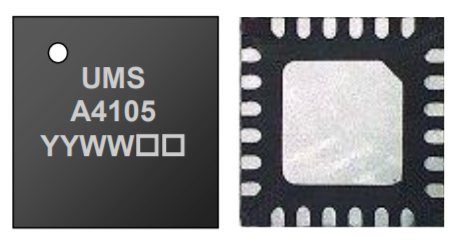

QFN4x4
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | |||||||||||
min | max | ||||||||||||||||||
CHA4105-QDG | 2 | 4 | 23 | - | 24 | 25.5 | 180 | 5 | QFN | ||||||||||
