JTL6024S05 DC-DC電源模塊XP power
發布時間：2024-10-12 09:03:31 瀏覽：8810

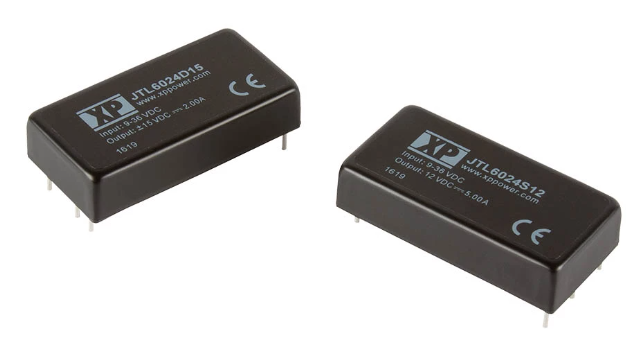

JTL6024S05 DC-DC電源模塊是XP Power公司生產的一款高效率、高功率密度的電源轉換器。
Input
Voltage | Output
Voltage | Output
Current | Input Current0 | OVP setting | Eficiency | Max.
capacitive load? | Model Number |
| No Load | Full Load |
| 9-36V | 5.0V | 12.0A | 25 mA | 2705 mA | 6.2V | 92% | 30,000 μF | JTL6024S05 |
| 12.0V | 5.0A | 25 mA | 2705mA | 15.0V | 92% | 5850 μF | ITL 6024812 |
| 15.0V | 4.0A | 25 mA | 2690 mA | 20.0V | 93% | 3900μF | JTL6024S15 |
| ±12.0V | ±2.5 A | 40 mA | 2750 mA | ±15.0V | 91% | ±3900 μF | ITL 6024D12 |
| ±15.0V | ±2.0A | 50 mA | 2730 mA | ±20.0V | 91% | ±2400μF | JTL6024D15 |
| 18-75V | 5V | 12.0A | 25 mA | 1345 mA | 6.2V | 93% | 30,000 μF | JTL6048S05 |
| 12V | 5.0 A | 25 mA | 1350 mA | 15.0V | 92% | 5850 μF | JTL6048S12 |
| 15V | 4.0A | 25 mA | 1345 mA | 20.0V | 93% | 3900 μF | JTL6048S15 |
| ±12V | ±2.5 A | 40 mA | 1375 mA | ±15.0y | 91% | ±3900 uE | JTL6048D12 |
| ±15V | ±2.0A | 50 mA | 1375 mA | ±20.0V | 91% | ±2400μF | JTL6048D15 |
尺寸與功率密度
尺寸：2英寸 x 1英寸 x 0.45英寸(50.8毫米 x 25.4毫米 x 11.5毫米)
功率密度：66瓦/立方英寸
封裝：金屬外殼，PCB安裝封裝
輸入特性
輸入電壓范圍：9至36VDC或18至75VDC，4:1輸入電壓范圍
功率：60W
輸出特性
單路輸出：5VDC、12VDC或15VDC
雙路輸出：±12VDC或±15VDC
輸出微調：?jiǎn)温份敵鲂吞?hào)可通過微調電阻器調節±10%
隔離與保護
隔離電壓：1.6kVDC(輸入和輸出之間)
遠程開/關：標準配置
工作環境
工作溫度范圍：-40°C至+85°C
降額：高于+45°C時降額
散熱器選項：可選的散熱器(-HK)在安裝時可擴展全功率工作溫度
保修與支持
保修期：3年
總結
JTL6024S05
DC-DC電源模塊是一款適用于多種工業和商業應用的高性能電源轉換器。它的高功率密度、寬輸入電壓范圍、輸出電壓可調性以及良好的隔離和保護特性使其成為需要可靠電源解決方案的理想選擇。此外，其寬廣的工作溫度范圍和可選的散熱器進一步增強了其在惡劣環境下的適用性。
