ATN3580-20固定衰減器SKYWORKS現貨

發布時間：2024-10-10 08:57:02 瀏覽：4189

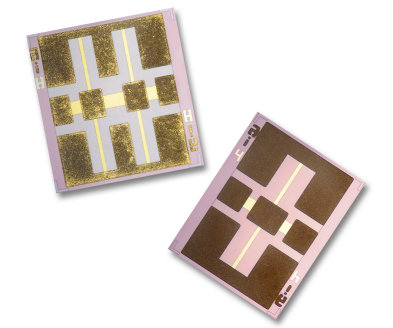

　　ATN3580-20固定衰減器是由Skyworks公司生產的一款高性能衰減器芯片。該系列衰減器采用了高電阻率硅芯片上的薄膜電阻器集成技術，這使得它能夠提供精確的衰減效果、緊密的平坦度以及高達40 GHz的高回波損耗。其設計中采用了平衡TEE電阻結構，確保了寬帶寬的性能表現。


　　與傳統的厚膜印刷衰減器相比，ATN3580系列利用薄膜技術顯著提高了功率處理能力，最高可達1瓦連續波(CW)功率。所有ATN3580衰減器芯片在直流條件下都有指定的衰減值，并且通過晶圓探針樣品在40 GHz頻率下進行測試，以確保滿足平整度規格。

　　該衰減器的特點包括：

　　額定平坦響應至40 GHz

　　回波損耗> 16 dB 至 40 GHz

　　提供 1–10、12、15、20、30 和 40 dB

　　功率處理能力高達 1 W CW

　　堅固耐用的薄膜硅芯片

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
