AD8139低噪聲軌到軌差分ADC驅動器
發布時間：2024-09-09 09:31:04 瀏覽：4781
AD8139是一款專為高性能應用設計的低噪聲軌到軌差分放大器，特別適用于驅動最高18位分辨率的模數轉換器(ADC)。以下是對AD8139的詳細介紹：
主要特性
1. 完全差分設計：
AD8139支持完全差分輸入和輸出，適用于差分信號處理和傳輸。
2. 低噪聲：
輸入電壓噪聲僅為2.25 nV/√Hz，電流噪聲為2.1 pA/√Hz，確保在高分辨率ADC應用中提供清晰的信號。
3. 低諧波失真：
具有出色的無雜散動態范圍(SFDR)，在不同頻率下表現優異：
98 dBc @ 1 MHz
85 dBc @ 5 MHz
72 dBc @ 20 MHz
4. 高速性能：
3 dB帶寬高達410 MHz(增益為1時)。
壓擺率為800 V/μs，快速響應時間。
0.01%建立時間為45 ns，適用于高速信號處理。
5. 輸出平衡：
在1 MHz時輸出平衡達到69 dB，有效抑制偶數階諧波失真。
6. 軌到軌輸出：
提供軌到軌輸出能力，確保信號在電源軌之間無失真傳輸。
7. 可調輸出共模電壓：
通過內部共模反饋架構，用戶可以通過一個引腳輕松控制輸出共模電壓。
8. 寬電源電壓范圍：
支持5 V至12 V的寬電源電壓范圍，適用于多種應用環境。
9. 低失調和輸入失調電流：
低失調電壓為±0.5 mV(最大值)，輸入失調電流為0.5 μA(最大值)，確保精確的信號放大。

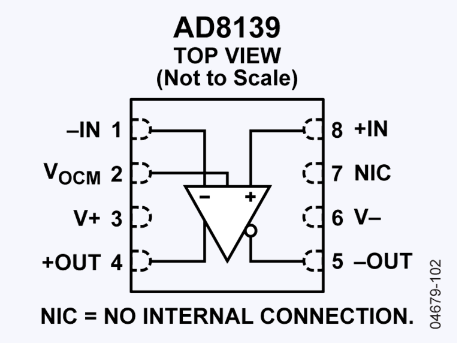

10. 多種封裝選項：
提供8引腳SOIC封裝和3 mm x 3 mm LFCSP封裝，適應不同的應用需求。
應用領域
AD8139廣泛應用于以下領域：
最高18位分辨率的ADC驅動器
單端至差分轉換器
差分濾波器
電平轉換器
差分PCB驅動器
差分電纜驅動器
型號：
| Model1 | Temperature Range | Package Description | Package
Option | Branding |
| AD8139ARDZ | -40℃to+125℃ | 8-Lead Small Outline Package with Exposed Pad [SOIC N EP] | RD-8-1 |
|
| AD8139ARDZ-REEL | -40℃to+125℃ | 8-Lead Small Outline Package with Exposed Pad [SOIC N EP] | RD-8-1 |
|
| AD8139ARDZ-REEL7 | -40℃to+125℃ | 8-Lead Small Outline Package with Exposed Pad [SOIC N EP] | RD-8-1 |
|
| AD8139ACPZ-R2 | -40℃to+125℃ | 8-Lead Lead Frame Chip Scale Package [LFCSP | CP-8-13 | HEB# |
| AD8139ACPZ-REEL | -40℃to+125℃ | 8-Lead Lead Frame Chip Scale Package [LFCSP | CP-8-13 | HEB# |
| AD8139ACPZ-REEL7 | -40℃to+125℃ | 8-Lead Lead Frame Chip Scale Package [LFCSP | CP-8-13 | HEB# |
| AD8139ACP-EBZ |
| Evaluation Board |
|
|
