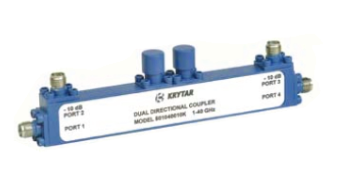

KRYTAR雙定向耦合器1-50GHz
發布時間：2024-09-06 08:55:42 瀏覽：4620
KRYTAR的雙定向耦合器在1至50GHz的寬廣頻段內展現出卓越的電氣性能，是同時監控儲備和正向功率的理想選擇。
特征
寬頻覆蓋：1至50 GHz
多樣耦合比：10、16、30 dB
優異性能：低插入損耗和VSWR(電壓駐波比)
型號參數：
| 型號 | 頻率 | 頻率 | 標稱聯軸器 | 頻率靈敏度dB | 最大插入損耗Db | 方向性dB最小值 | Vswr最大值 | 額定 | 標準連接 |
| 最小令 | 最大令 | 功率 | 器母頭 |
| GHz | GHz | W |
|
| 501065013 | 1 | 65 | 13±2.0dB | ±1.5dB | <6.5dB | >10dB | 1.8 | 20 | 1.85 mm |
| 1-50 GHz | 母頭 |
| ±2.5dB |
|
| 1-65 GHz |
|
| 501050013 | 1 | 50 | 13±1.0dB | ±1.5dB | <4.4dB | >10dB | 1.7 | 20 | 2.4 mm |
| 母頭 |
| 510050010 | 10 | 50 | 10±1.8 | ±1.0 | 3 | 10 | 1.8 | 20 | 2.4mm |
| 526550010 | 26.5 | 50 | 10±1.8 | ±1.0 | 3 | 10 | 1.8 | 20 | 2.4mm |
| 510046010 | 10 | 46 | 10±1.8 | ±1.0 | 2.8 | 10 | 1.8 | 20 | 2.4mm |
| 501040010 | 1 | 40 | 10±1.5 | ±2.00 | 2.20至20 | 15 | 1.50至20 | 20 | 2.4mm |
| GHz2.80 | GHz1.80至40 |
| 至40 GHz | GHz |
| 501040010K | 1 | 40 | 10±1.5 | ±2.00 |
| 15 | 1.50至20 | 20 | 2.92mm |
| 2.20至20 | GHz1.80 |
| GHz2.80 | 至40 GHz |
| 至40 GHz |
|
| 501040020 | 1 | 40 | 20±1.0 | ±1.5 | 2 | 15 | 1.8 | 20 | 2.4mm |
| 501040020K | 1 | 40 | 20±1.0 | ±1.5 | 2 | 15 | 1.8 | 20 | 2.92mm |
| 500520010 | 0.5 | 20 | 10±1.0 | ±1.85 | 3 | 12 | 1.4 | 20 | SMA |
| 500520020 | 0.5 | 20 | 20±1.2 | ±0.85 | 2 | 12 | 1.4 | 20 | SMA |
| 501820 | 1 | 20 | 10±1.0 | ±0.50 | 2.8 | 15 | 1.4 | 20 | SMA |
| 502020030 | 2 | 20 | 30±1.0 | ±0.80 | 1.3 | 14至12.4 GHz12 | 1.4 | 20 | SMA |
| 至20 GHz |
| 504020010 | 4 | 20 | 10±1.25 | ±0.80 | 2 | 15至12.4 GHz12 | 1.4 | 20 | SMA |
| 至20 GHz |
| 504020020 | 4 | 20 | 20±1.0 | ±0.8 | 1.25 | 15 | 1.4 | 20 | SMA |
| 504020030 | 4 | 20 | 30±1.0 | ±0.9 | 1 | 12 | 1.4 | 20 | SMA |
| 504020006 | 4 | 20 | 6 | ±0.5 | 4 | 16 | 1.35 | 20 | SMA |
| 501822 | 2 | 18 | 10±1.5 | ±0.50 | 2 | 15 | 1.35 | 20 | SMA |
| 501818 | 2 | 18 | 16±1.0 | ±0.50 | 1.4 | 15 | 1.35 | 20 | SMA |
| 500508010 | 0.5 | 8 | 10±1.0 | ±0.60 | 2.3 | 15 | 1.35 | 20 | SMA |
| 502008020 | 2 | 8 | 20±0.5分貝 | ±0.50 | 0.85 | 15 | 1.25 | 20 | SMA |
| 501004020 | 1 | 4 | 20±1.0 | ±0.5 | 0.7 | 20 | 1.2 | 20 | SMA |
深圳市立維創展科技授權代理KRYTAR產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
