AGC-1053壓控放大器Teledyne防務電子
發布時間：2024-07-02 08:46:51 瀏覽：4717
在現代電子設備和通信系統中，壓控放大器(Voltage Controlled Amplifier,
VCA)扮演著至關重要的角色，它們能夠根據外部電壓信號調整其增益，從而實現對信號強度的精確控制。Teledyne防務電子公司生產的AGC-1053壓控放大器，就是這樣一款高性能的設備，它集成了先進的技術，以滿足各種嚴苛的應用需求。
AGC-1053壓控放大器采用了三個MMIC
RF放大器，每個放大器都具有22dB的增益，這使得整個放大器在處理信號時能夠提供強大的放大能力。此外，它還整合了PIN二極管，這種二極管能夠通過外部施加的0到+5VDC控制電壓來實現增益的精細調節。這種設計使得AGC-1053在增益控制方面具有極高的靈活性和精確性。

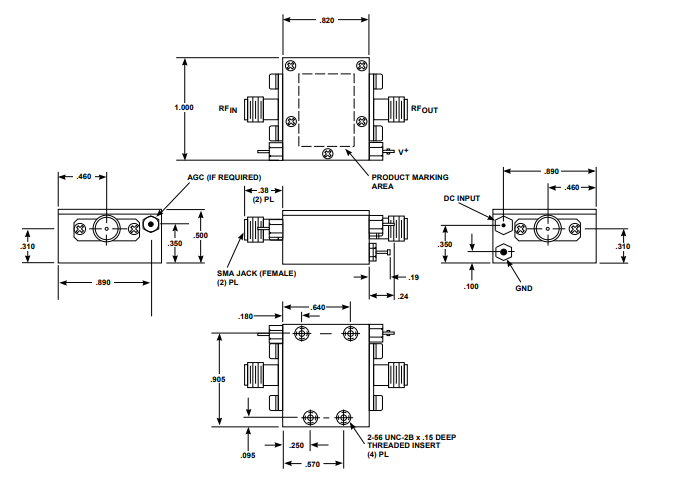

該放大器的工作頻率范圍非常寬廣，從10MHz延伸至1000MHz，這使得它能夠適應多種不同的通信頻段。在功耗方面，AGC-1053的晶體管功耗為125/125/175mW，這樣的低功耗特性有助于減少系統的熱負荷，提高整體效率。此外，它采用了緊湊的TO-8F封裝形式，便于集成到各種設備中。
在電氣規格方面，AGC-1053在25°C時的典型小信號增益為22dB，噪聲系數為11.0dB(最大)，輸出功率在+1dB壓縮時為+8.0dBm(最小)，輸入/輸出VSWR分別為1.5:1(最大)。這些參數保證了放大器在各種工作條件下都能提供穩定和可靠的性能。
| Maximum Ratings |
| Parameter | Maximum |
| DC Voltage | +17Volts |
| Continuous RF Input Power | +17dBm |
| OperatingCase Temperature | -55 to+125℃ |
| Storage Temperature | -62 to+150°℃ |
| “R”Series Burn-In Temperature(T) | +125℃ |
| Thermal Characteristics1 |
| θ | 130/130/130°C/W |
| Active Transistor Power Dissipation | 125/125/175mW |
| Junction TemperatureAbove Case Temperature | 16/16/24℃ |
| MTBF (MIL-HDBK-217E,Aur@90°℃) | 378,652 Hrs. |
AGC-1053壓控放大器適用于開環或閉環增益控制、接收機輸出增益控制、發射機輸出電平控制等多種應用場景。無論是軍事通信、衛星通信還是其他高要求的電子系統，AGC-1053都能提供可靠的信號放大和控制解決方案。
深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
