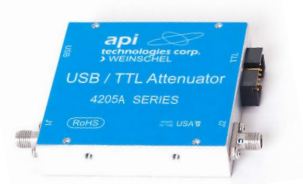

4205A-127可編程衰減器Aeroflex-Weinschel
發布時間：2024-06-24 08:57:24 瀏覽：637
Weinschel
4205A-127可編程衰減器是一款高性能的數字衰減器，設計用于廣泛的頻率范圍，從0.3MHz到6000MHz，能夠提供高達127.75dB的衰減范圍，且調節步長精細至0.25dB。這款衰減器采用了先進的MMIC(單片微波集成電路)技術，確保了其固態重復性和性能的穩定可靠。
該衰減器支持多種控制模式，包括USB、并行I2C、SPI和UART，這使得它在不同的應用場景下都能靈活使用。其采用的SMA連接器保證了與其他設備之間的穩定連接。
Weinschel 4205A-127的顯著特點包括：
- 快速切換：能夠在極短的時間內(最大切換時間為0.4微秒)改變衰減值，適用于需要快速響應的應用。
- 高精度：精細的衰減步長(0.25dB)使得衰減器能夠?qū)崿F(xiàn)精確的衰減設置，滿足高精度測量的需求。
-
廣泛的應用場景：適用于自動化測試設備(ATE)、WiMAX、LTE、WiFi、3G/4G衰減以及USB/TTL信號等場景，可用于模擬環境中的衰減實驗、MIMO測試以及工程/生產測試實驗室環境。
- 良好的性能指標：在不同頻率下，該衰減器均展現出良好的插入損耗和VSWR(電壓駐波比)性能，確保了信號的穩定傳輸。
規格參數：
| Attenuation Range(non-parallel mode) | 127.75 dB in 0.25 dB steps |
| Frequency Range | 0.3 to 6000 MHz |
| Nominal Impedance | 50 Ω input/output |
| Power Rating (max.for linear operation): | +23 dBm C.W.,+28 dBm pulsed |
|
| Cell Configuration |
| Model No. | Attenuation Range/Step (dB) | Attenuation Cells (dB) |
| 4205A-127 | 0-127.75/0.25 | 0.25,0.5,1,2,4,8,16,32,64 |
|
| Insertion Loss (dB) |
| Frequency Range (MHz) | Typica | Maximum |
| 0.3-1000 | 5.7 | 6.3 |
| 1000-2200 | 7.1 | 7.8 |
| 2200-4000 | 9.0 | 9.8 |
| 4000-6000 | 12.0 | 12.8 |
|
| VSWR |
| Frequency Range (MHz) | Typical | Maximum |
| 0.3-600 | 1.60:1 | 1.80:1 |
| 600-5000 | 1.25:1 | 1.55:1 |
| 5000-6000 | 1.30:1 | 1.70:1 |
此外，Weinschel 4205A-127還配備了基于LabView的USB控制中心軟件(AUCS)，用戶可以通過標準的USB
2.0通信接口進行設備的設置、控制和測試測量操作。該軟件提供了友好的用戶界面和強大的功能，進一步提升了用戶的使用體驗。
