CHP4010-99F X波段數字移相器UMS微波

發布時間：2024-06-07 08:44:28 瀏覽：529

　　CHP4010-99F是一款高性能的X波段(7-9GHz)單片6位數字移相器，由UMS微波公司生產。這款移相器以其高相位精度和寬廣的相移范圍(0-360°)而著稱，其平均RMS相位誤差僅為1.5°，確保了精確的相位控制。移相器的步長為5.625°，提供了精細的相位調節能力。

CHP4010-99F X波段數字移相器UMS微波

　　該電路的插入損耗為9dB，而輸入和輸出回波損耗在所有狀態下均優于10dB，這表明了其良好的信號傳輸性能和低反射特性。CHP4010-99F的P1dB(1分貝壓縮點)為26dBm，這表明了其在高功率應用中的穩健性。

　　CHP4010-99F采用先進的pHEMT(偽高電子遷移率晶體管)工藝制造，柵極長度為0.25μm，這種工藝通過基板的孔、氣橋和電子束柵極光刻技術，確保了電路的高性能和可靠性。該移相器以芯片形式提供，便于集成到各種微波系統中。

　　主要應用于國防和空間系統，CHP4010-99F也非常適合其他廣泛的微波應用，如雷達、通信和電子戰系統。其采用的UMS專有空間評估的GaAs pHEMT工藝，使得該移相器特別適用于空間通信系統，能夠在極端環境下保持穩定的性能。

　　主要特點總結如下：

　　- 頻率范圍：7-9GHz

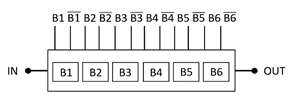

　　- 移相器類型：6位數字移相器

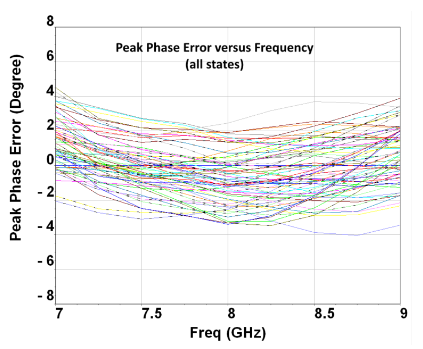

　　- RMS相位誤差：1.5°

　　- 相移范圍：0-360°

　　- 相移步長：5.625°

　　- 回波損耗：優于10dB(所有狀態)

　　- I/O可逆性

　　- P1dB：26dBm

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
