ADM2587EBRWZ隔離式RS-485數據收發器ADI
發布時間：2024-05-20 09:02:27 瀏覽：618
ADM2587EBRWZ是一款高性能的隔離式RS-485數據收發器，由ADI(Analog Devices,
Inc.)公司生產。它是一款完全集成的解決方案，專為高速通信應用設計，特別是在多點傳輸線路環境中。以下是該器件的主要特點和應用：
主要特點：

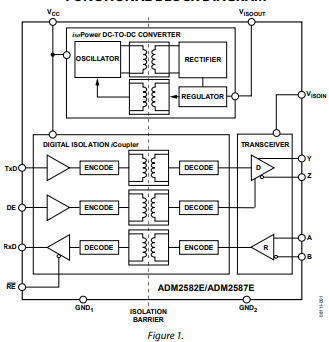

- 完全集成式隔離數據收發器：ADM2587E集成了三通道隔離器、三態差分線路驅動器、差分輸入接收器和一個isoPower
DC/DC轉換器，提供了一個完整的信號和電源隔離解決方案。
- ±15 kV ESD保護：RS485輸入/輸出引腳具有靜電放電(ESD)保護，提高了系統的耐用性和可靠性。
- 集成式隔離DC-DC電源：內置的isoPower技術提供隔離的DC/DC轉換，無需外部DC/DC隔離模塊。
- 符合標準：設計符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)標準，適用于均衡的傳輸線路。
- 靈活的工作電壓：支持5V或3.3V單電源供電。
- 高數據速率：ADM2587E支持高達500 kbps的數據速率。
- 多節點支持：總線可以連接多達256個節點。
- 故障保護：具備開路和短路故障保護接收器輸入，以及熱關斷保護功能。
- 高共模瞬變抗擾度：具有大于25 kV/μs的共模瞬變抗擾度，提高了系統在惡劣環境下的穩定性。
應用：
- 隔離式RS-485/RS-422接口：適用于需要電氣隔離的RS-485/RS-422通信接口。
- 工業現場網絡：在工業自動化和控制系統中，用于構建可靠的通信網絡。
- 多點數據傳輸系統：在多點通信系統中，用于高速數據傳輸和接收。
產品型號：
| Model' | Data Rate
(MMbps | Temperature
Range | Package Description | Package
Option |
ADM2582EBRWZ
ADM2582EBRWZ-REEL7 | 16
16 | -40℃ to+85℃
-40℃ to+85℃ | 20-Lead SOIC_W
20-Lead SOIC_W | RW-20
RW-20 |
ADM2587EBRWZ
ADM2587EBRWZ-REEL7 | 0.5
0.5 | -40℃ to +85℃
-40℃ to+85℃ | 20-Lead SOIC_W
20-Lead SOIC_W | RW-20
RW-20 |
EVAL-ADM2582EEBZ
EVAL-ADM2582EEMIZ
EVAL-ADM2587EEBZ
EVAL-ADM2587EEMIZ
EVAL-ADM2587EARDZ
EVAL-ADM2587ERPIZ
EVAL-ADM2587EEB2Z |
|
| ADM2582E Evaluation Board
ADM2582E EMI Compliant Evaluation Board
ADM2587E Evaluation Board
ADM2587E EMI Compliant Evaluation Board
ADM2587E Arduino Evaluation Board
ADM2587E Raspberry Pi Evaluation Board
ADM2587E Isolated RS-485 Repeater Evaluation Board |
|
ADM2587EBRWZ是一款適用于工業環境的高性能、高集成度的隔離式RS-485數據收發器，它通過提供集成的信號和電源隔離解決方案，簡化了設計并提高了系統的可靠性和耐用性。
