Molex莫仕FFC/FPC連接器55051106091
發布時間:2024-04-25 09:48:38 瀏覽:760

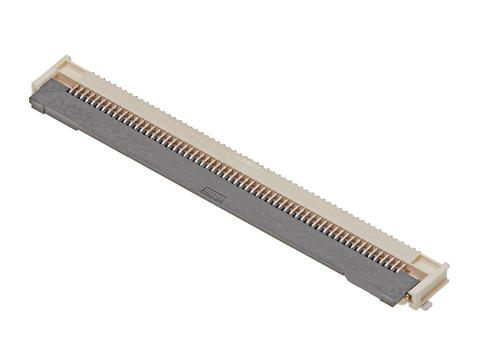

Molex莫仕FFC/FPC連接器55051106091是一款靈活的扁平電纜連接器,適用于使用FFC技術設計的電子設備。它具有直角身體方向,間距為0.5毫米,最大額定電壓為50V。這是一個1排連接器,具有60個觸點,由磷青銅制成,并且鍍有鎳。每個觸點的最大額定電流為0.5安培。該連接器的尺寸為長35.5毫米、高1.9毫米、深5.3毫米,采用了米色液晶聚合物制造,焊接端接方法。工作溫度范圍為-40°C至105°C。
規格參數:
執行器類型 | 前空翻 | 電路(負載) | 60 |
電路數(最大) | 60 | 顏色 - 樹脂 | 米色 |
Contact Position | 底 | 耐久性(最大插拔次數) | 20 |
配接高度 | 1.90毫米 | 材質 - 金屬 | 磷青銅 |
材料 - 電鍍配合 | 金 | 材料 - 電鍍端接 | 金 |
材質 - 樹脂 | 液晶聚合物 | 凈重 | 464.100/毫克 |
取向 | 直角 | 包裝類型 | 卷軸上的壓花膠帶 |
PCB定位儀 | 不 | PCB安裝 | 表面貼裝 |
PCB保持力 | 是的 | 間距 - 配接接口 | 0.50毫米 |
間距 - 端接接口 | 0.50毫米 | 電鍍最小值 - 配接 | 0.051微米 |
電鍍最小值 - 端接 | 0.051微米 | 極化為PCB | 是的 |
堆疊 | 不 | 溫度范圍 - 工作溫度 | -40° 至 +105°C |
電流 - 每個觸點的最大值 | 0.5安培 | 電壓 - 最大值 | 50伏 |
電線/電纜類型 | FFC/FPC系列 |
深圳市立維創展科技提供Molex(莫仕)連接器,擁有大量型號庫存,原裝現貨,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
詳情了解Molex(莫仕)連接器請聯系立維創展!
