?CMPA1D1J001S Ku波段功率放大器CREE
發布時間:2024-03-05 17:16:37 瀏覽:590

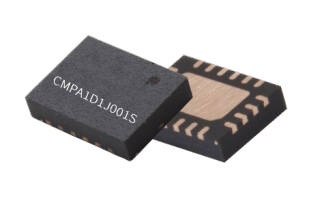

CREE的CMPA1D1J001S是款 1W 封裝類型 MMIC HPA,使用高性能 0.15um GaN on SiC 制作工藝。CMPA1D1J001S 的頻率范圍為 12.7-18 GHz,兼容國防軍事和商業服務行業中的雷達系統和網絡通訊應用領域。CMPA1D1J001S 能夠實現 1 W 的飽和輸出功率和 23 dB 的大信號增益值,而且在 CW 運作下通常都有 30% 的功率附加工作效率。CMPA1D1J001S 選用 4x3 mm 塑料包裹注塑成型 QFN 封裝類型,外形精巧,提供優異的寬帶性能和環境穩定性,使客戶能夠提高新一代體系中的 SWaP-C 基準。
特征
psat:1瓦
PAE:30%
LSG:23dB
S21:27dB
S11:-10dB
S22:-8dB
連續波操作流程
占用空間小 4 x 3 mm
應用領域
電纜線損耗補償
產品規格
描述:12.7 - 18 GHz、1WGaN MMIC HPA
最低頻率(MHz):12700
最高頻率(MHz):18000
最高值輸出功率(W):1
增益值(dB):23.0
工作效率(%):30
額定電壓(V):28
模式:MMIC 裸片
封裝類型:表面貼裝
技術:GaN-on-SiC
深圳市立維創展科技有限公司授權經銷CREE微波器件,如若需要購CREE產品,請點擊右側客服聯系我們!!!
