?ARRA波導壓力傳感器
發布時間:2024-01-09 17:09:04 瀏覽:681

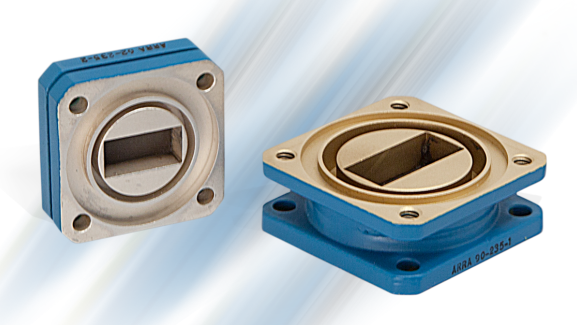

ARRA的235系列波導壓力傳感器設計用于隔離波導系統中的加壓部分和非加壓部分。ARRA 波導壓力傳感器端口也用于防止固體或液體污染物進入波導系統。所采用的材料和密封技術可以確保在軍事應用中遇到的惡劣環境中保持高壓力水平。235系列波導壓力傳感器端口阻抗匹配設計在從WR284到WR28的所有標準波導尺寸中提供低VSWR性能。
一般規格
形式:5103
法蘭:黃銅
窗口: Cooper-Clad / Teflon-Fiberglass
法蘭類型:蓋板標準
Frequency Range | WG Size | Hole Pattern | VSWR | PSIG | Waveguide Pressure Window |
2.60-3.95 | WR284 | UG53/U | 1.2 | 20 | 284-235 |
3.30-4.90 | WR229 | UG1726/U | 1.2 | 25 | 229-235 |
3.95-5.85 | WR187 | UG149A/U | 1.2 | 30 | 187-235 |
4.90-7.05 | WR159 | UG1730/U | 1.2 | 30 | 159-235 |
5.85-8.20 | WR137 | UG344/U | 1.2 | 30 | 137-235 |
7.05-10.0 | WR112 | UG51/U | 1.2 | 30 | 112-235 |
7.00-11.0 | WR102 | UG1493/U | 1.2 | 40 | 102-235 |
8.20-12.4 | WR90 | UG39/U | 1.2 | 40 | 90-235 |
10.0-15.0 | WR75 | Cover | 1.2 | 40 | 75-235 |
12.4-18.0 | WR62 | UG419/U | 1.2 | 45 | 62-235 |
18.0-26.5 | WR42 | UG595/U | 1.3 | 50 | 42-235 |
22.0-33.0 | WR34 | UG1530/U | 1.3 | 50 | 34-235 |
26.5-40.0 | WR28 | UG599/U | 1.3 | 50 | 28-235 |
