?MCLI雙結環行器
發布時間：2023-12-15 16:57:04 瀏覽：647
雙結循環器是種高精度的角傳動系統，一般由同心圓環組合而成。內圓上有一定量的齒，稱之為內齒圈；外圓上的齒稱之為外齒圈。內齒圈和外齒圈相互間有一定量的鋼珠來承受載荷，維持內外圈縫隙穩定平衡。
應用時，通過調整驅動器的旋轉方向，驅動外齒圈轉動。外齒圈上的鋼珠沿內齒圈上的齒槽運轉，旋轉運動轉化成相應的旋轉方向，從而實現任意位置的定位。
雙結循環器也廣泛用于航空航天領域、航空工業、電子光學等領域。

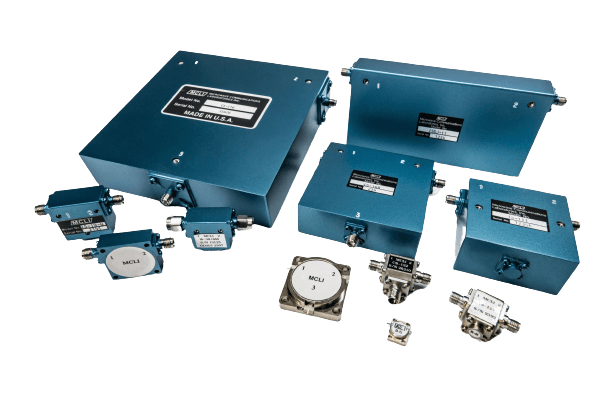

MCLI提供全系列的雙結循環器，包括內嵌式環行器、表面貼裝技術、定制集成和波導配置，頻率段包含380MHz至40GHz。MCLI雙結循環器可以根據客戶需求，以滿足客戶特殊的精密機械、電氣設備和操作規程。
特征
高隔離度和高功率處理效率及其穩固的構建構造
提供定制生產
型號 | 頻率范圍 (GHz) | 插入損耗 （dB） | 隔離度 （dB） | 駐波比輸入/輸出 | 平均功率 (W) |
MIN | MAX |
CSJ-1 | 0.066 | 0.077 | 1.6 | 36 | 1.30:1 | 50 |
CSJ-2 | 0.07 | 0.085 | 1.6 | 36 | 1.30:1 | 50 |
CSJ-3 | 0.077 | 0.088 | 1.6 | 36 | 1.30:1 | 50 |
CSJ-4 | 0.14 | 0.175 | 1.2 | 40 | 1.20:1 | 50 |
CSJ-5 | 0.15 | 0.175 | 1.2 | 40 | 1.20:1 | 50 |
CSJ-6 | 0.153 | 0.169 | 1.2 | 40 | 1.20:1 | 50 |
CSJ-7 | 0.212 | 0.252 | 1.2 | 40 | 1.20:1 | 50 |
CSDJ-3 | 0.7 | 0.8 | 0.8 | 40 | 1.25:1 | 200 |
CSDJ-2 | 0.8 | 1.0 | 1.0 | 40 | 1.25:1 | 3 |
CSDJ-4 | 0.8 | 0.9 | 0.8 | 40 | 1.25:1 | 150 |
CSDJ-8 | 0.96 | 0.977 | 0.8 | 20 | 1.20:1 | 150 |
CSDJ-1 | 0.962 | 1.22 | 0.7 | 40 | 1.25:1 | 100 |
CSDJ-11 | 1.3 | 2.6 | 1.0 | 34 | 1.35:1 | 10 |
CSDJ-12 | 1.3 | 2.8 | 1.2 | 34 | 1.35:1 | 10 |
CSDJ-12/NF | 1.3 | 2.8 | 1.2 | 34 | 1.35:1 | 10 |
CSDJ-6 | 1.6 | 2.2 | 1.0 | 40 | 1.25:1 | 3 |
CSDJ-10 | 1.8 | 4.0 | 1.0 | 35 | 1.35:1 | 50 |
CSDJ-5 | 2.0 | 4.0 | 1.0 | 36 | 1.30:1 | 20 |
CSDJ-16-25 | 3.0 | 6.0 | 1.2 | 16 | 1.35:1 | 25 |
CSDJ-9 | 5.0 | 5.15 | 0.8 | 20 | 1.20:1 | 25 |
CSDJ-60 | 5.1 | 5.6 | 1.0 | 20 | 1.25:1 | 10 |
CSDJ-19 | 9.2 | 10.5 | 0.4 | 46 | 1.20:1 | 10 |
CSDJ-20 | 10.7 | 11.7 | 0.4 | 46 | 1.20:1 | 10 |
CSDJ-21 | 11.7 | 12.7 | 0.4 | 46 | 1.20:1 | 10 |
CSDJ-22 | 12.0 | 18.0 | 1.0 | 40 | 1.25:1 | 5 |
CSDJ-23 | 14.0 | 14.5 | 0.6 | 46 | 1.20:1 | 10 |
CSDJ-24 | 17.0 | 20.0 | 0.8 | 44 | 1.20:1 | 5 |
CSDJ-25 | 19.0 | 21.0 | 0.9 | 45 | 1.20:1 | 5 |
