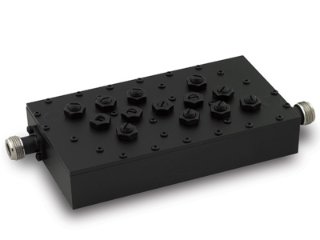

?RF-Labs腔體濾波器
發布時間:2023-11-07 17:14:59 瀏覽:896
與無源元件濾波器相比較,RF-Labs的腔體濾波器為客戶提供較低的插入損耗、陡峭的側圍選擇性與更窄的頻帶寬度。RF-Labs腔體濾波器設計工作頻段為30MHz至51GHz,頻帶寬度選擇從小于0.5%到超出66%。
RF-Labs腔體濾波器高“Q”標準及定制設計型號能為軍事和商用化提供最低插入損耗和最好的選擇性。標準腔體濾波器一般采用鋁用作基體金屬設計。由于大部分原始金屬本質上就是有損耗的,因此RF-Labs腔體濾波器機殼鍍銀以提升電氣性能和電流量。應用黃銅、銅、鋁或雙金屬諧振器來最大限度減少隨溫度波動的頻率漂移。各個過濾器都是根據用戶的具體規格實現半定制設計,以便于客戶能夠以最低成本獲得更好的性能。
特征與優勢
主要用于VHF至V波段
頻帶寬度:3dB,從0.5%到66%
高“Q”,低損耗
高功率
螺旋線、梳線、數字間和介質波導
應用領域
軍工
商業航天工程
衛星通信
測試與測量
深圳市立維創展科技是RF-Labs的經銷商,保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件,立維創展專注于服務軍工行業、航天航空、射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
詳情了解RF-Labs產品請點擊:http://www.yzgnjsb.cn/brand/32.html
產品系列 | 中心頻率 | 帶寬 | 溫度范圍 | 功率處理 |
C波段 | 6GHz | 400兆赫 | -55 至 85 度 C | 10瓦 |
X波段 | 10GHz | 2000兆赫 | -55 至 85 度 C | 10瓦 |
Ku波段 | 15GHz | 3000兆赫 | -55 至 85 度 C | 10瓦 |
K波段 | 22GHz | 6000兆赫 | -55 至 85 度 C | 10瓦 |
Ka波段波導 | 35GHz | 600兆赫 | -45 至 85 度 C | 1瓦 |
