Ironwood彈簧銷插座 (ESS)
發布時間：2023-10-13 16:55:15 瀏覽：582
彈簧針插座系列可在和其它Ironwood插座技術同樣的占用面積中對0.3mm至1.27mm線徑BGA、LGA、QFN、QFP和SOIC器件實現極高的耐久性和寬溫度范圍檢測。這也使得具有同等封裝尺寸的差異PCB能夠?qū)崿F(xiàn)各種不同的檢測應用。

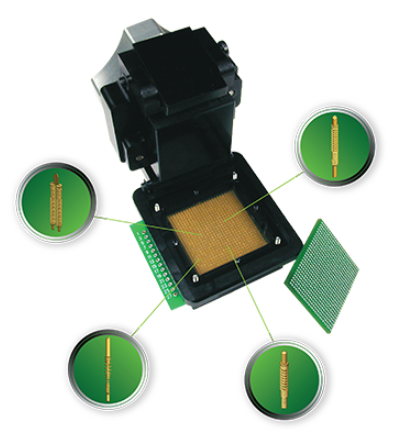

Ironwood彈簧針插座以中小型、經濟高效率的設計提供帶寬測試。彈簧針插座是種根據Pogo（彈簧）針技術上的簡易機件插座。Ironwood彈簧針插座是種無焊接插座，能夠使用所提供的硬件安裝到PCB上。PCB需在相應的位置具備安裝及對準孔。典型的彈簧管腳插座占用面積僅比最大IC尺寸大5mm，也就是說串聯電阻器、電容器、調諧電感器等能夠在GHz應用上與IC維持最小距離。Ironwood彈簧銷插座根據背板安裝在PCB上，而且適合所有IC核心尺寸，Ironwood彈簧管腳插座需要剛性金屬材料背板，以避免目標線路板因扭力彈簧管腳所需要的高法向力而出現偏移。如果目標PCB的背面包括電容器和電阻器，則能夠以設計一塊定制開發絕緣板，并且為這些器件切割出空腔。該絕緣板嵌在背板和目標PCB之間。Ironwood彈簧銷插座由鋁制作而成，無需額外散熱就可以損耗高至幾瓦的功率，而且使用定制開發散熱器可以處理高至100w的功率。用戶只需要將IC放進插座中，蓋上外蓋，然后轉動散熱螺絲就可以連接IC。它也和替代彈性體插座軌跡和其它插座技術兼容。
彈簧銷應用于IC封裝和線路板之間的接口。插座中常用的彈簧銷是低電阻（<0.05歐姆）連接器。雙端彈簧探頭主要一般由柱塞和彈簧組合而成。彈簧（鍍金不銹鋼或琴絲）嵌在2個柱塞（鍍金硬化鈹銅）之間。彈簧會開圈和閉圈之分。2個柱塞在關閉線圈空間中連結，使信號可以直接根據，而并非循環根據線圈。根據幾何結構和材料種類，彈簧探針的額定電流范圍包括1A至8A。不銹鋼彈簧版本的溫度范圍為-55C至150C，音樂鋼絲彈簧版本的溫度范圍為-55C至125C。IC封裝中的焊球與彈簧管腳的冠端接觸。彈簧銷的底端接觸線路板焊層，實現信號的電氣線路。這些彈簧探針能夠是可輕松對特定檢測高度、力、電鍍表面處理、材料等進行設計。
Ironwood Electronics產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
