?XC9224系列降壓DC/DC轉換器TOREX
發布時間：2023-08-30 16:39:49 瀏覽：1241
TOREX的XC9224系列同步整流降壓DC/DC轉換器，配置了0.21Ω(TYP.)P端面驅動三極管和同步整流0.23Ω(TYP.)N端面開關器件。通過減少內嵌三極管的通斷特性阻抗，可以獲得高效率,相對穩定的，高至1.0A的電流量。
由于開關頻率高至1MHz和2MHz，可以考慮中小型功率電感。因此，XC9224系列降壓DC/DC轉換器適用于有限高或者需要不占用空間的應用。當電源電流量限制不同比如USB和AC適配器，芯片的電流量限制值可以考慮1.5A(MIN.)當LIM管腳置高，還可以選擇0.5A(MIN.)當LIM管腳置低。通過MODE/SYNC管腳，XC9224系列降壓DC/DC轉換器可以考慮穩定PWM控制方式或者自動選擇限流PFM/PWM控制方式。為了避免開關噪聲，XC9224系列降壓DC/DC轉換器能通過MODE/SYNC管腳同步外部時鐘信號，該時鐘信號的工作頻段是內部時鐘信號的±25%。
為了避免芯片被燒壞，XC9224系列降壓DC/DC轉換器配置了3種保護裝置：積分保護，超溫關閉，過流保護。具備內置UVLO（欠壓鎖閉）性能，當輸入電壓降至1.8V或更低時候，內部的P端面開關器件會被強制性關閉。
XC9224系列降壓DC/DC轉換器能通過外置式電阻器檢測任意電流電壓。

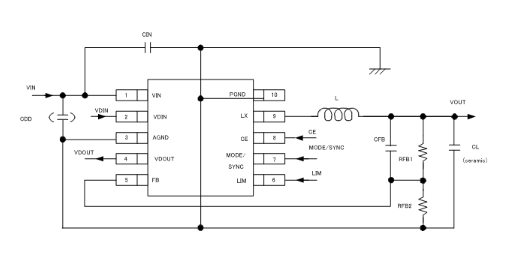

特征
工作電壓范圍：2.5V～6.0V
輸出電壓范圍：0.9V～VIN(可通過0.8V[±2%]參考電壓和分壓電阻自由設定)
工作頻段：1MHz,2MHz(±15%)
輸出電流：1.0A
最大限制電流：0.6A(MIN.)0.9A(MAX.)LIM端子=“L”；1.2A(MIN.)2.0A(MAX.)LIM端子=“H”
控制方法：PWM/PFM外部切換控制,同步外部時鐘信號
保護電路：過熱關斷,積分閂鎖方式(限定過電流),短路保護
帶軟啟動：1ms(TYP.)
電壓監測器 ：0.712V檢測
TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
詳情了解TOREX請點擊：http://www.yzgnjsb.cn/brand/62.html
型號 | Type | Reference Voltage | Oscillation Frequency | Packages |
XC9224B081AR-G | Transistor built-in with current Limit | 0.8V | 1MHz | MSOP-10 |
XC9224B081DR-G | Transistor built-in with current Limit | 0.8V | 1MHz | USP-10B |
XC9224B082AR-G | Transistor built-in with current Limit | 0.8V | 2MHz | MSOP-10 |
XC9224B082DR-G | Transistor built-in with current Limit | 0.8V | 2MHz | USP-10B |
