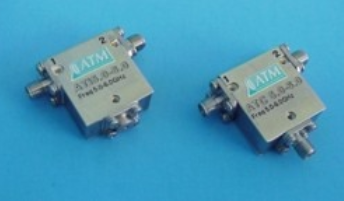

?ATM Microwave倍頻程隔離器和環行器
發布時間：2023-08-29 16:42:50 瀏覽：1255
ATM Microwave生產制造一系列專業針對18.3-31.0GHzKa頻率段衛星通訊應用的同軸電纜隔離器/環行器。通過提供具備更窄Ka帶寬的衛星通訊器件，ATM Microwave可以通過更低成本費用提供具備更好規格尺寸器件。
ATM Microwave生產制造一系列頻率高達40GHz的同軸電纜隔離器/環行器。
功率規格主要用于射頻隔離器。RF循環器可處置高至峰值功率10倍的功率。
使用2.9mm（陰頭）連接器所有的規格均提供雙接口配備。
所有的規格均提供雙連接點配備。
特征
環境溫度-30°C至85°C
ATM標準微波射頻循環器/射頻隔離器配備SMA母連接器輸入輸出
針對公輸入和母輸出，在規格后使用M/F
針對母輸入和公輸出，在規格后使用F/M
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.yzgnjsb.cn/brand/53.html
倍頻程型號 - 隔離器和環行器 |
頻率
(GHz) | ISO（分貝） | 電流互感器（分貝） | 駐波比 | 功率（瓦） | 型號 |
典型值 | 最小值 | 典型值 | 最大限度 | 典型值 | 最大限度 | Avg | peak | 循環器 | 隔離器 |
1.0 - 2.0 | 20 | 15 | 0.35 | 0.50 | 1.25 | 1.35 | 2 | 20 | ATc1-2 | ATi1-2 |
2.0 - 4.0 | 20 | 18 | 0.40 | 0.50 | 1.25 | 1.30 | 2 | 20 | ATc2-4 | ATi2-4 |
2.6 - 5.2 | 20 | 18 | 0.40 | 0.50 | 1.25 | 1.30 | 2 | 20 | ATc2.6-5.2 | ATi2.6-5.2 |
3.0 - 6.0 | 21 | 19 | 0.35 | 0.40 | 1.25 | 1.30 | 2 | 20 | ATc3-6 | ATi3-6 |
3.5 - 7.0 | 20 | 18 | 0.35 | 0.40 | 1.25 | 1.30 | 2 | 20 | ATc3.5-7.0 | ATi3.5-7.0 |
4.0 - 8.0 | 22 | 20 | 0.35 | 0.40 | 1.18 | 1.25 | 2 | 20 | ATc4-8 | ATi4-8 |
5.0 - 10.0 | 16 | 15 | 0.90 | 1.00 | 1.40 | 1.45 | 2 | 20 | ATc5-10 | ATi5-10 |
6.0 - 12.4 | 19 | 17 | 0.50 | 0.60 | 1.30 | 1.35 | 2 | 20 | ATc6-12 | ATi6-12 |
8.0 - 12.4 | 22 | 20 | 0.35 | 0.50 | 1.18 | 1.25 | 2 | 30 | ATc8-12.4 | ATi8-12.4 |
10.0 - 20.0 | 17 | 16 | 0.60 | 0.70 | 1.35 | 1.40 | 2 | 30 | ATc10-20 | ATi10-20 |
12.0 - 18.0 | 22 | 20 | 0.45 | 0.50 | 1.18 | 1.25 | 2 | 30 | ATc12-18 | ATi12-18 |
