?20瓦封閉式底盤安裝DC-DC轉換器模塊CINCON
發布時間：2023-07-07 16:52:00 瀏覽：1044

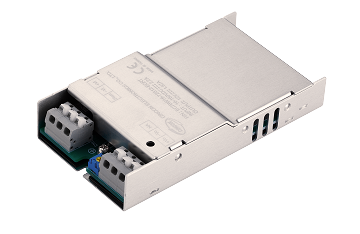

CINCON的EC7BW18ECRT/EDRT系列底盤安裝式DC-DC轉換器在直流電壓為5、12、15、±12、±15、±24VDC時能夠提供20w的輸出功率。EC7BW18封閉式底盤安裝DC-DC轉換器模塊具備10至160VDC（額定值72VDC）的寬（16:1）電壓范圍和3000VAC增強防護隔離。
EC7BW18封閉式底盤安裝DC-DC轉換器模塊效率高達88%，規定在-40°C至100°C的環境溫度內作業。極低的空載功能損耗（10mA），是能源核心系統的最佳解決方案。LED顯示燈適用于啟動開關。
EC7BW18封閉式底盤安裝DC-DC轉換器模塊滿足EN55032、EN55035、EN50155、EN45545、EN50121-3-2。標準管理性能包括負遠程開/關邏輯和+15%、-20%可調直流電壓（僅限單輸出）。
EC7BW18封閉式底盤安裝DC-DC轉換器模塊完全避免輸入UVLO（欠壓定位）、輸入反極性、輸出過電流、輸出過電壓和過溫及其持續性短路條件。
EC7BW18ECRT/EDRT系列主要設計適用于24V、36V、48V、72V、96V、110V標稱電壓的普通鐵路應用，同樣適用于分布式電源系統架構、電信網絡、電池使用設備及工業領域。
特征
效率高達88%
穩定工作頻率
穩壓電源輸出
負邏輯性遠程開/關
低空載功能損耗
全方面保護（OTP/OCP/OVP/UVLO）
3000VacI/O防護隔離
作業機殼溫度-40至+100℃
直流模塊UL62368-1第二次（增強絕緣）認證
滿足EN55032/EN55035/EN50155/EN50121-3-2/EN45545-2
安全性能滿足IEC/EN/UL62368-1
底盤安裝，基材冷卻
低浪涌電流
輸入反接保護
EN50155ClassS3/ClassC2CriteriaA不具備外部電容器
輸出LED顯示燈
4.45”x2.33”x0.85”規格尺寸
深圳市立維創展科技是CINCON電源模塊的代理經銷商，提供CINCON電源模塊的DC-DC轉換器、AC-DC電源、LED電源等，產品原裝進口，質量保障，極具價格優勢，歡迎咨詢
詳情了解CINCON電源請點擊：http://www.yzgnjsb.cn/article/2177.html
零件號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 空載輸入電流 | 效率(％) | 輸入/輸出隔離電壓 |
EC7BW18-72S05-ECRT | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-ECRT | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-ECRT | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-ECRT | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-ECRT | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-ECRT | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
EC7BW18-72S05-EDRT | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-EDRT | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-EDRT | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-EDRT | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-EDRT | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-EDRT | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
EC7BW18-72S05-ECRTP | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-ECRTP | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-ECRTP | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-ECRTP | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-ECRTP | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-ECRTP | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
EC7BW18-72S05-EDRTP | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-EDRTP | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-EDRTP | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-EDRTP | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-EDRTP | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-EDRTP | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
