2路N功率分配器ARRA
發布時間：2023-07-05 16:50:01 瀏覽：1215

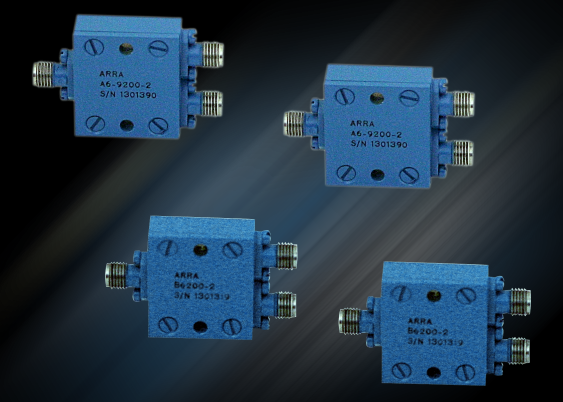

ARRA提供倍2路N功率分配器。這些器件包含0.005至18.0GHz各不相同頻率段，在連接端口之間具備高隔離度，并且具有優異的波幅和相位平衡。2路N功率分配器主要用于18GHz和±10度。
2路N功率分配器適用于國防工業和商業市場，并適合于航天工程、有線網絡和無線通信系統，其中射頻微波信號需要以最小波幅和諧波失真進行調整或組合。
一般規格
頻率段：0.005至18.0GHz
射頻功率：均值20瓦，最高值1kW（負載VSWR1.3）
射頻連接器：N型母頭
材質主體：鋁
射頻連接器：MIL-C-39012
表層處理：ARRA藍色，滿足MIL-C-22750
ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://www.yzgnjsb.cn/brand/48.html
OCTAVE BAND AND MULTI-OCTAVE BAND TYPE N MODELS |
Frequency Range(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB) | Amplintude Balance
(±dB) | Phase balance
(±dB) | Model No. |
0.005-0.5 | 23 | 1.30 | 0.5 | 0.2 | 2 | N0200-2 |
0.5-1.0 | 20 | 1.20 | 0.3 | 0.2 | 2 | N2200-2 |
1.0-2.0 | 20 | 1.25 | 0.3 | 0.2 | 3 | N3200-2 |
2.0-4.0 | 20 | 1.30 | 0.3 | 0.2 | 3 | N4200-2 |
4.0-8.0 | 18 | 1.60 | 0.6 | 0.2 | 3 | N5200-2 |
8.0-12.4 | 16 | 1.60 | 0.6 | 0.2 | 4 | AN6200-2 |
12.4-18.0 | 15 | 1.95 | 0.9 | 0.5 | 4 | AN9200-2 |
SPECIAL NARROW BAND N MODELS |
Frequency Range(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB) | Amplintude Balance
(±dB) | Phase balance
(±dB) | Model No. |
0.7-1.4 | 20 | 1.3 | 0.3 | 0.15 | 1 | N2200-2X |
0.9-1.3 | 20 | 1.3 | 0.3 | 0.20 | 2 | N2200-2Y |
2.0-2.5 | 20 | 1.3 | 0.3 | 0.20 | 2 | N4200-2X |
3.7-4.2 | 20 | 1.3 | 0.3 | 0.20 | 3 | N4200-2Y |
3.7-6.4 | 20 | 1.5 | 0.5 | 0.20 | 3 | N5200-2X |
5.4-5.9 | 20 | 1.3 | 0.5 | 0.20 | 3 | N5200-2Y |
5.7-6.5 | 20 | 1.3 | 0.5 | 0.20 | 3 | N5200-2Z |
7.2-8.4 | 17 | 1.5 | 0.5 | 0.20 | 3 | AN6200-2X |
9.0-10.5 | 17 | 1.5 | 0.6 | 0.20 | 3 | AN6200-2Y |
12.0-14.0 | 15 | 1.5 | 0.6 | 0.20 | 3 | AN9200-2X |
14.0-14.5 | 15 | 1.6 | 1.0 | 0.20 | 4 | AN9200-2Y |
14.0-15.5 | 14 | 1.6 | 1.0 | 0.20 | 4 | AN9200-2Z |
16.0-17.0 | 14 | 1.7 | 1.2 | 0.30 | 4 | AN9200-2AA |
