?Mi-Wave雙向耦合器
發布時間：2023-06-13 16:35:52 瀏覽：627

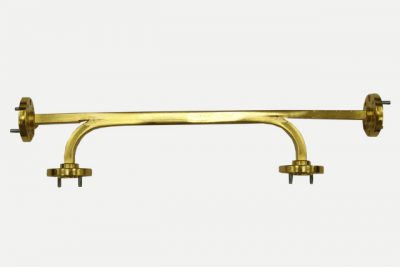

Mi-Wave的555系列雙向耦合器是寬帶寬壁波導管的類型。555系列雙向耦合器是具備多維持全局性的分塊式模塊。555系列雙向耦合器提供3、6、10、20、30和40dB耦合值，主要用于18至220GHz標準要求波導管頻率段。
555系列雙向耦合器適用于需要將入射和反射性能實現精準采樣的應用領域。3dB耦合器在平衡混頻器作業中非常有效，在此情況下，需要將RF和LO數據信號實現寬帶功率平衡，以便于為平衡混頻器模塊的兩邊供電系統。3dB雙向耦合器能提供全帶寬功率平衡。
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://www.yzgnjsb.cn/brand/52.html
模型 | 頻率 (GHz) | 耦合值 (dB) | 指向性 (dB) | 耦合平坦度 (dB) | 耦合精度 (dB) | 駐波比 | 射頻端口 |
555A-3/599 | 26.5-40 | 3 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波導，UG-599 |
555A-6/599 | 26.5-40 | 6 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波導，UG-599 |
555A-10/599 | 26.5-40 | 10 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波導，UG-599 |
555A-20/599 | 26.5-40 | 20 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波導，UG-599 |
555A-30/599 | 26.5-40 | 30 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波導，UG-599 |
555A-40/599 | 26.5-40 | 40 | 30 | ±0.7 | ± 1 | 1.05:1 | WR-28 波導，UG-599 |
555B-3/383 | 33-50 | 3 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波導，UG-383 |
555B-6/383 | 33-50 | 6 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波導，UG-383 |
555B-10/383 | 33-50 | 10 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波導，UG-383 |
555B-20/383 | 33-50 | 20 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波導，UG-383 |
555B-30/383 | 33-50 | 30 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波導，UG-383 |
555B-40/383 | 33-50 | 40 | 35 | ± 1 | ± 1.5 | 1.10:1 | WR-22 波導，UG-383 |
555U-3/383 | 40-60 | 3 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波導，UG-383 |
555U-6/383 | 40-60 | 6 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波導，UG-383 |
555U-10/383 | 40-60 | 10 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波導，UG-383 |
555U-20/383 | 40-60 | 20 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波導，UG-383 |
555U-30/383 | 40-60 | 30 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波導，UG-383 |
555U-40/383 | 40-60 | 40 | 35 | ±0.7 | ± 1 | 1.05:1 | WR-19 波導，UG-383 |
555V-3/385 | 50-75 | 3 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波導，UG-385 |
555V-6/385 | 50-75 | 6 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波導，UG-385 |
555V-10/385 | 50-75 | 10 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波導，UG-385 |
555V-20/385 | 50-75 | 20 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波導，UG-385 |
555V-30/385 | 50-75 | 30 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波導，UG-385 |
555V-40/385 | 50-75 | 40 | 30 | ±0.7 | ± 1 | 1.10:1 | WR-15 波導，UG-385 |
555E-3/387 | 60-90 | 3 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波導，UG-387 |
555E-6/387 | 60-90 | 6 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波導，UG-387 |
555E-10/387 | 60-90 | 10 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波導，UG-387 |
555E-20/387 | 60-90 | 20 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波導，UG-387 |
555E-30/387 | 60-90 | 30 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波導，UG-387 |
555E-40/387 | 60-90 | 40 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-12 波導，UG-387 |
555W-3/387 | 75-110 | 3 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波導，UG-387 |
555W-6/387 | 75-110 | 6 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波導，UG-387 |
555W-10/387 | 75-110 | 10 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波導，UG-387 |
555W-20/387 | 75-110 | 20 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波導，UG-387 |
555W-30/387 | 75-110 | 30 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波導，UG-387 |
555W-40/387 | 75-110 | 40 | 30 | ± 1 | ± 1.5 | 1.10:1 | WR-10 波導，UG-387 |
