?RF-Labs表面貼裝芯片均衡器
發布時間：2023-06-07 16:55:25 瀏覽：1182

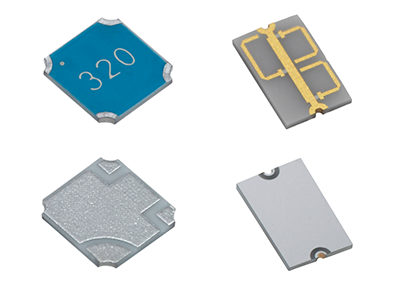

RF-Labs表面貼裝芯片均衡器CEX系列是種容易實行的表面貼裝技術解決方案，主要用于隨頻率變動的增益控制。RF-Labs表面貼裝芯片均衡器包括多種頻率段、截距方向和截距波幅等在內的多種配置選擇項適合于兼容多個行業市場和技術應用。
CEX系列表面貼裝芯片均衡器提供包括DC到40GHz的各種補償選擇項，具備多個頻率段和截距性能。芯片均衡器致力于表面貼裝技術(SMT)應用需求設計，選用穩固的厚薄膜和薄膜生產技術制作。CEX系列表面貼裝芯片均衡器同樣是無鉛的，滿足RoHS標準，同時提供卷帶封裝，主要用于批量生產取放應用。CEX系列表面貼裝芯片均衡器包括高頻率芯片均衡器，具備1-4db的截距補償范圍、±0.25dB的截距線性度、1.5:1的典型電壓回波損耗和1–1.25dB最高值的低插入損耗。電氣和熱穩定性根據仿真分析和實際測試，保障產品系列符合標準。
特點與優勢
可設置的設計思路為隨頻率變動的增益控制提供優化的解決方案。
多個截距選擇項(1-4dB)和優異的截距線性度（±0.25dB或更強）。
提供高至40GHz的頻率，兼容普遍的行業市場和技術應用。
完善的薄膜和厚膜生產技術確保在極端環境下的高性能
根據每個獨特設計優化規格、重量和功率。
深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
詳情了解RF-Labs產品請點擊：http://www.yzgnjsb.cn/brand/32.html
Standard Equalizer Values |
Part Number | SLOPE (dB) Negative | Part Mark Code | Start Frequency (GHz) | Stop Frequency (GHz) | ΔF (GHz) |
CE 1 015 P 029 SMTF | 1 | 140 | 1.5 | 2.9 | 1.4 |
CE 1 015 P 035 SMTF | 1 | 130 | 1.5 | 3.5 | 2 |
CE 1 020 P 040 SMTF | 1 | 127 | 2 | 4 | 2 |
CE 1 025 P 045 SMTF | 1 | 125 | 2.5 | 4.5 | 2 |
CE 1 030 P 055 SMTF | 1 | 120 | 3 | 5.5 | 2.5 |
CE 1 035 P 070 SMTF | 1 | 115 | 3.5 | 7 | 3.5 |
CE 1 040 P 075 SMTF | 1 | 112 | 4 | 7.5 | 3.5 |
CE 1 050 P 095 SMTF | 1 | 110 | 5 | 9.5 | 4.5 |
CE 2 007 P 028 SMTF | 2 | 240 | 0.7 | 2.8 | 2.1 |
CE 2 010 P 030 SMTF | 2 | 235 | 1 | 3 | 2 |
CE 2 010 P 035 SMTF | 2 | 230 | 1 | 3.5 | 2.5 |
CE 2 010 P 040 SMTF | 2 | 227 | 1 | 4 | 3 |
CE 2 015 P 045 SMTF | 2 | 225 | 1.5 | 4.5 | 3 |
CE 2 020 P 055 SMTF | 2 | 220 | 2 | 5.5 | 3.5 |
CE 2 020 P 065 SMTF | 2 | 215 | 2 | 6.5 | 4.5 |
CE 2 025 P 070 SMTF | 2 | 212 | 2.5 | 7 | 4.5 |
CE 2 030 P 090 SMTF | 2 | 210 | 3 | 9 | 6 |
CE 3 005 P 027 SMTF | 3 | 340 | 0.5 | 2.7 | 2.2 |
CE 3 008 P 035 SMTF | 3 | 330 | 0.8 | 3.5 | 2.7 |
CE 3 010 P 030 SMTF | 3 | 332 | 1 | 3 | 2 |
CE 3 010 P 040 SMTF | 3 | 327 | 1 | 4 | 3 |
CE 3 010 P 045 SMTF | 3 | 325 | 1 | 4.5 | 3.5 |
CE 3 015 P 055 SMTF | 3 | 320 | 1.5 | 5.5 | 4 |
CE 3 015 P 065 SMTF | 3 | 315 | 1.5 | 6.5 | 5 |
CE 3 015 P 070 SMTF | 3 | 312 | 1.5 | 7 | 5.5 |
CE 3 020 P 090 SMTF | 3 | 310 | 2 | 9 | 7 |
CE 4 010 P 030 SMTF | 4 | 426 | 1 | 3 | 2 |
CE 3 005 N 027 SMTF | 3 | 340 | 0.5 | 2.7 | 2.2 |
High Frequency Equalizer Values |
CEHF 1 170 P 220 SMTF | 1 | N/A | 17 | 22 | 5 |
CEHF 3 170 P 220 SMTF | 3 | N/A | 17 | 22 | 5 |
CEHF 1 270 P 320 SMTF | 1 | N/A | 27 | 32 | 5 |
CEHF 3 270 P 320 SMTF | 3 | N/A | 27 | 32 | 5 |
