?102050010定向耦合器KRYTAR
發布時間：2023-06-02 16:51:58 瀏覽：943
KRYTAR的定向耦合器 致力于需要外部調整、精確監控設備、信號混合或頻偏傳輸和反射檢測的應用管理需求設計。

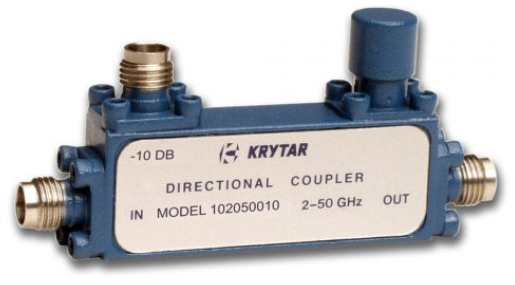

KRYTAR的新型產品10205010，提高了多功能微帶線設計的選擇，這種設置在2.0至50GHz的寬帶頻率范圍內以單一化、緊湊型和輕便型的封裝展現出優異的耦合。
此外，10205010提供優異的性能評級，包含10dB、±1.0dB的標準耦合（相較于輸出），頻率敏感度為±0.6dB、2至26.5GHz和±0.8、2至50GHz。定向耦合器的插入損耗（包含耦合功率）低于2.0dB。全局性為>13dB，2-26.5GHz和>10dB，26.5-50GHz，VSWR在2-26.5GHz時為1.5，在26.5-50GHz時為1.8。額定值輸入功率為均值20W，最高值3kW。定向耦合器具有行業標準2.4mm母連接器。緊湊型封裝規格僅有1.75英寸（長）x0.40英寸（寬）x0.65英寸（高），重量僅有1.2oz。操作溫度為-54°至85°C。
KRYTAR的耦合器致力于需要外部調整、精確監控設備、信號混合或掃描傳輸和反射檢測的應用管理需求設計。KRYTAR耦合器為多數技術應用提供解決方案，包含電子戰(EW)、商業無線網絡、衛星通訊、雷達探測、信號檢測和測量、天線波束形成和EMC測試環境。針對大多數空間受到限制技術的應用，緊湊型規格使KRYTAR定向耦合器成為理想化的解決方案。也能夠生產制造定向耦合器能夠滿足脊狀軍工用規格。
KRYTAR還為滿足甚至超過核心性能/或封裝規格的定制設計提供完整的技術服務。
規格
型號：10205010
頻率min (GHz)：2
頻率max(GHz)：50
公稱聯軸器：10±1.0dB
頻率靈敏度 (dB)：2-26.5 GHz ，±0.6 ；26.5-50 GHz ，±0.80
插入損耗（max dB）：2
指向性（dB min）：2-26.5 GHz ，13 ；26.5-50 GHz ，10
駐波比（max）：2-26.5 GHz ，1.5 ；26.5-50 GHz ，1.80
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
2 – 50 GHz 頻率操作
10 dB耦合
頻率靈敏度：2-26.5 GHz ，±0.6 ；26.5-50 GHz ，±0.80
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
