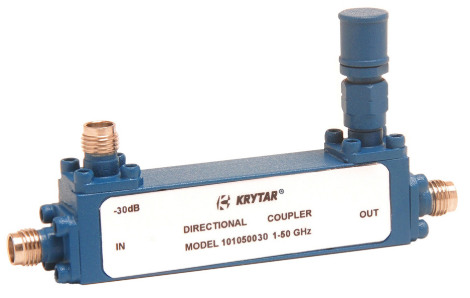

?101050030定向耦合器KRYTAR
發布時間：2023-05-18 16:39:41 瀏覽：944
KRYTAR的定向耦合器致力于需用外部調整、高精度監管、信號混合或頻偏傳輸和折射檢測的技術應用需求設計。
KRYTAR的新型產品101050030提高了多功能微帶線設計的選擇，這些應用在2.0至50GHz的超寬頻工作頻段內以單一化、緊湊型和輕便式的封裝展現出優異的耦合。
此外，101050030提供優異的使用性能定級，包括30.0dB、±2.2dB的標準耦合（相較于輸出）和±2.2dB頻率敏感度。101050030定向耦合器的插入損耗（包括耦合功率）低于2.0dB，方向性高于10dB，最高VSWR（任意端口）為1.7，額定輸入功率為均值20W和最高值3kW。101050030定向耦合器具有行業標準2.4mmSMA母連接器。緊湊型封裝規格僅有2.50英寸（長）x0.50英寸（寬）x0.65英寸（高），重量?jī)H有2盎司。操作溫度為-54°至85°C。
KRYTAR的耦合器致力于需用外部調整、高精度監管、信號混合或掃描傳輸和折射檢測的技術應用需求設計。KRYTAR耦合器為諸多超寬頻技術應用提供解決方案，包括電子戰(EW)、商業無線包括毫米波通信、5G、衛星通訊、車載雷達、信號檢測和測量、天線波束形成和EMC（電磁兼容性）接口測試。針對廣大空間受到限制的應用，緊湊型規格使KRYTAR定向耦合器成為理想化解決方案。也能夠生產制造定向耦合器能夠滿足脊?fàn)钴姽び靡?guī)格。
KRYTAR還可以為滿足甚至超過關鍵性能和/或封裝規格的個性化設計提供完整的技術服務。
規格
型號：101050030
頻率min (GHz)：1
頻率max(GHz)：50
公稱聯軸器：30±2.2dB
頻率靈敏度 (dB)：±2.20
插入損耗（max dB）：2
指向性（dB min）：>10
駐波比：1.7
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
1 – 50 GHz 頻率操作
30 dB耦合
頻率靈敏度：±2.2 dB
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
