?XCL232系列線圈一體型DC/DC轉換器TOREX
發布時間：2023-04-19 16:32:48 瀏覽：1009

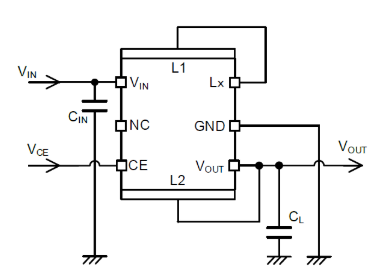

TOREX電源XCL232系列是選用極低電流損耗電源電路和PFM控制線圈一體式降壓同步整流DC/DC轉換器。XCL232系列控制IC和線圈一體化實現微型化，僅需增加兩個外部電容就可以配備節約空間的電源。此外，根據極低電流損耗電源電路和PFM控制實現輕載荷板塊高效率。
XCL232系列轉換器額定電壓可以設置為1.8V至6.0V，輸出電壓可通過內部設置為0.5V至3.6V。XCL232系列轉換器具備內嵌UVLO性能，并且在VIN 電流電壓少于UVLO檢測電流電壓時關掉內部Pch驅動FET和Nch驅動FET。D型配備CL充放電性能，在待機時間開啟VOUT 和GND相互間的控制開關，通過內部電阻值將CL 電荷充放電。利用該功能，能夠?qū)⑤敵鲭妷焊咚俣确祷?/span>GND電平。
特性
輸入電壓范圍：1.8V~6.0V
輸出電壓設置范圍：0.5V~1.9V（0.05V間距），2.0V~3.6V(0.1V間距)
輸出電壓精度：±20mV(VOUT1-2≦1.0V)，±2.0%(VOUT1-2＞1.0V)
輸出電流：150mA
損耗電流：200nA@VOUT=1.8V
制動方式：PFM控制
工作效率：86%(VIN=3.6V,VOUT=1.8V,IOUT=10mA)
性能：CL充放電（D型），UVLO
保護裝置：短路保護
輸入輸出電容:陶瓷電容
適應環保規定:與EURoHS規格相匹配、無鉛化
TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
詳情了解TOREX請點擊：http://www.yzgnjsb.cn/brand/62.html
型號 | 類型 | 輸入電壓 | 固定數 | 封裝 |
XCL232B051KR-G | 不搭載CL自動放電 | 0.5V | 1 | CL-2025-03 |
XCL232B061KR-G | 不搭載CL自動放電 | 0.6V | 1 | CL-2025-03 |
XCL232B071KR-G | 不搭載CL自動放電 | 0.7V | 1 | CL-2025-03 |
XCL232B081KR-G | 不搭載CL自動放電 | 0.8V | 1 | CL-2025-03 |
XCL232B091KR-G | 不搭載CL自動放電 | 0.9V | 1 | CL-2025-03 |
XCL232B101KR-G | 不搭載CL自動放電 | 1V | 1 | CL-2025-03 |
XCL232B111KR-G | 不搭載CL自動放電 | 1.1V | 1 | CL-2025-03 |
XCL232B121KR-G | 不搭載CL自動放電 | 1.2V | 1 | CL-2025-03 |
XCL232B131KR-G | 不搭載CL自動放電 | 1.3V | 1 | CL-2025-03 |
XCL232B141KR-G | 不搭載CL自動放電 | 1.4V | 1 | CL-2025-03 |
