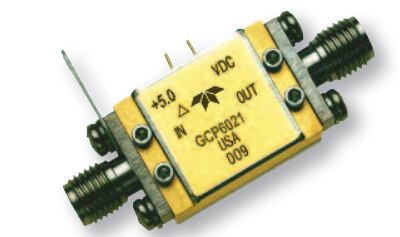

?Teledyne防務電子衰減器
發布時間：2023-03-29 15:07:31 瀏覽：931
Teledyne防務電子提供更多的工作頻率范圍在10MHz至26GHz的模擬控制衰減器。Teledyne防務電子衰減器在多倍頻程上使用，控制開關速率不超過100nS而且衰減控制高至50dB。
特征
頻率范圍：10MHz至26GHz
頻帶寬度：<1%至多倍頻程
封裝：連接器、管腳和SM
出口分類：EAR99
與其它產品集成：功率放大器、轉換器、合成器
Teledyne衰減器已用作路面、機載、海域和空間服務平臺。最終領域領域：
軍事部隊
通訊設備
電子戰，戰略導彈
商業服務
測試與測量
空間有效載荷
Teledyne防務電子是全球最早的微波放大器和主流微波元件的生產商，Teledyne包含LDMOS、GaN、GaAs和InP。Teledyne產品線適用寬頻帶、窄帶、脈沖放大器，工作頻率1MHz~220GHz，功率mW~10kW.
深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
詳情了解Teledyne防務電子請點擊：http://www.yzgnjsb.cn/brand/46.html
Model | Frequency Range MHz | Insertion Loss dB | Attenuation dB | SWR in/out | Switching | Control | Blas |
Typ. | Max 0/50c | Typ. | Min 0/50c | Typ. | Max 0/50c | Typ.(us) 10-90% | Max.(us) 100% | Volts | I(mA) Max | Volts | I(ma) Max |
UTF-015 | 5-500 | 1.5 | 2.0 | 20 | 15 | 1.5 | 2.0 | 500 | 800 | 0 to 10 | 0 to 7 | 15 | 10 |
500-1000 | 2.0 | 2.5 | 20 | 15 | 1.6 | 2.1 | 500 | 800 | 0 to 10 | 0 to 7 | 15 | 10 |
GC1275(75Ω) | 5-500 | 2.0 | 2.6 | 36 | 31 | 1.5 | 2.0 | 2.0 | 125 | 0 to 15 | 0 to 7 | 15 | 15 |
5-1000 | 2.3 | 2.8 | 30 | 25 | 1.5 | 2.0 | 2.0 | 125 | 0 to 15 | 0 to 7 | 15 | 15 |
5-1200 | 2.5 | 3.0 | 23 | 20 | 1.6 | 2.2 | 2.0 | 125 | 0 to 15 | 0 to 7 | 15 | 15 |
GC2001 | 5-500 | 2.0 | 2.5 | 36 | 31 | 1.5 | 2.0 | 2.0 | 125 | 0 to 15 | 0 to 7 | 15 | 15 |
5-1000 | 2.0 | 2.5 | 30 | 25 | 1.5 | 2.0 | 2.0 | 125 | 0 to 15 | 0 to 7 | 15 | 15 |
5-2000 | 2.8 | 3.3 | 23 | 20 | 1.6 | 2.2 | 2.0 | 125 | 0 to 15 | 0 to 7 | 15 | 15 |
GC2002 | 5-500 | 1.5 | 2.0 | 36 | 31 | 1.6 | 2.0 | 2.0 | 125 | 0 to 15 | 0 to 7 | 5 | 10 |
5-1000 | 2.0 | 2.5 | 30 | 25 | 1.6 | 2.0 | 2.0 | 125 | 0 to 15 | 0 to 7 | 5 | 10 |
5-2000 | 2.5 | 3.0 | 23 | 20 | 1.7 | 2.2 | 2.0 | 125 | 0 to 15 | 0 to 7 | 5 | 10 |
UTF-025 | 5-500 | 2.0 | 2.5 | 33 | 27 | 1.5 | 2.0 | 75 | 200 | 1 to 15 | 0 to 7 | 15 | 20 |
500-1000 | 2.0 | 2.5 | 28 | 23 | 1.5 | 2.0 | 75 | 200 | 1 to 15 | 0 to 7 | 15 | 20 |
1000-2000 | 2.8 | 3.3 | 23 | 20 | 1.8 | 2.0 | 75 | 200 | 1 to 15 | 0 to 7 | 15 | 20 |
2000-2500 | 3.5 | 4.0 | 17 | 15 | 1.8 | 2.0 | 75 | 200 | 1 to 15 | 0 to 7 | 15 | 20 |
