?2 路、3 路、4 路、6 路和 8 路功率分配器MegaPhase
發布時間：2023-03-07 16:55:55 瀏覽：677
MegaPhase利用其2路、3路、4路、6路和8路功率分配器配備，為低功率和高功率數據技術應用具備低插入損耗處理方案。MegaPhase采用集總元件或帶狀線電源技術，標準及產品定制具備高端口到端口隔離和嚴苛的相位容差及其最好VSWR。
SMA連接器，具備3.5mm、2.92mm和2.4mm連接器
0.5–40GHz、倍頻程和多倍頻程帶寬
低插入損耗和波幅穩定
滿足MIL-DTL-23971
具備工作環境選擇
MegaPhase毫米波元器件成立于1998年，是美國著名的微波電纜供應商。MegaPhase公司設計和生產高可靠性射頻同軸線纜、連接器產品，MegaPhase毫米波線纜產品廣泛應用服務于微波于微波于光電系統，尤其是測試、防務電子、衛星通信、寬帶數據通信等。MegaPhase產品線頻率可達到DC-110GHz.
深圳市立維創展科技授權代理銷售MegaPhase產品，主要提供MegaPhase產品的穩相電纜和電纜組件，并提供售后支持服務，歡迎咨詢。
詳情了解MegaPhase微波電纜請點擊：http://www.yzgnjsb.cn/brand/40.html
2 Way Power Divider
Model No. | Type | Freq (GHz) | Connectors | Isolation (dB, Min) | Insertion Loss (dB , Max) | Phase Balance (deg.,Max) | Amplitude Balance (dB, Max.) | VSWR Input (x.xx:1, max.) | VSWR Output (x.xx:1, max.) | CW Input(W) @ Load VSWR Out 1.2:1 | CW Input(W) @ Load VSWR Out 2.0:1 | Size |
PD12-2N-3.25 | 2way | .5 -6GHz | N-F | 17 | 1.3 | 4 | 0.4 | 1.6 | 1.35 | 30 | 10 | 3.25x2.46x.75 |
PD12-2S-3.25G | 2way |
| SMA-F |
| 1.3 |
| 0.4 |
|
|
|
| 3.25x2.46x.75 |
PD16-2S-4.25G | 2way | .5-8GHz | SMA-F | 16 | 0.8 | 6 | 0.9 | 1.5 | 1.5 | 20 | 5 | 4.75x1.00x.38 |
PD36-2S-9.2G | 2way | .5-18GHz | SMA-F | 14 | 1.9 | 10 | 0.9 | 1.8 | 1.8 | 20 | 5 | 4.75x1.00x.38 |
PD9-2S-10G | 2way | 2-18GHz | SMA-F | 15 | 1 | 5 | 0.5 | 1.6 | 1.6 | 10 | 1 | 2.25x1.00x.38 |
PD4-2S-11G | 2way | 4-18GHz | SMA-F | 18 | 0.6 | 4 | 0.5 | 1.6 | 1.4 | 10 | 1 | 1.00x1.00x.38 |
3 Way Power Divider
Model No. | Type | Freq (GHz) | Connectors | Isolation (dB, Min) | Insertion Loss (dB , Max) | Phase Balance (deg.,Max) | Amplitude Balance (dB, Max.) | VSWR Input (x.xx:1, max.) | VSWR Output (x.xx:1, max.) | CW Input(W) @ Load VSWR Out 1.2:1 | CW Input(W) @ Load VSWR Out 2.0:1 | Size |
PD9-3S-10G | 3way | 2-18GHz | SMA-F | 15 | 1.3 | 5 | 1 | 2 | 1.8 | 10 | 1 | 4.46x2.46x.38 |
4 Way Power Divider
Model No. | Type | Freq (GHz) | Connectors | Isolation (dB, Min) | Insertion Loss (dB , Max) | Phase Balance (deg.,Max) | Amplitude Balance (dB, Max.) | VSWR Input (x.xx:1, max.) | VSWR Output (x.xx:1, max.) | CW Input(W) @ Load VSWR Out 1.2:1 | CW Input(W) @ Load VSWR Out 2.0:1 | Size |
PD16-2S-4.25 | 4way | .5-8GHz | SMA-F | 15 | 4 | 8 | 1 | 1.9 | 1.6 | 20 | 5 | 6.25x2.97x.38 |
PD36-4S-9.2G | 4way | .5-18GHz | SMA-F | 15 | 4 | 8 | 1 | 1.9 | 1.6 | 20 | 5 | 6.25x2.97x.38 |

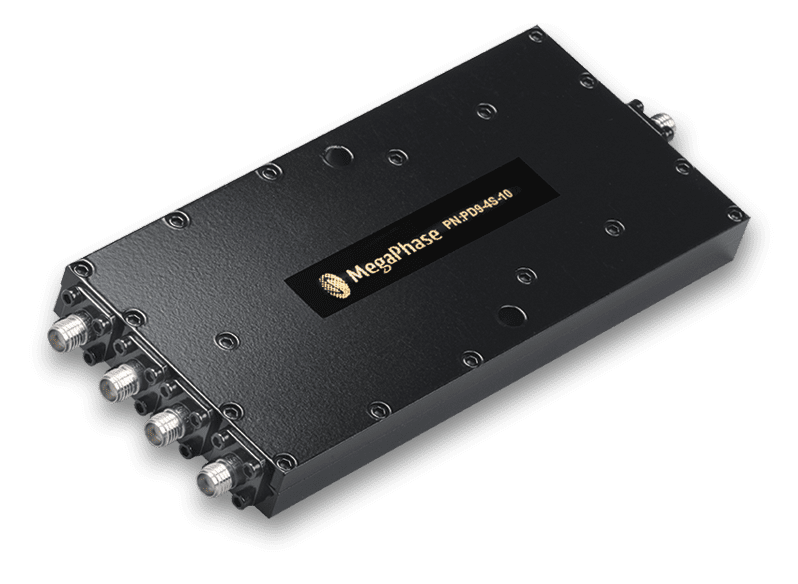

PD9-4S-10G | 4way | 2-18GHz | SMA-F | 16 | 1.6 | 6 | 0.8 | 1.8 | 1.5 | 30 | 10 | 4.0x2.5x.38 |
PD4-4S-11G | 4way | 4-18GHz | SMA-F | 18 | 1.2 | 10 | 0.8 | 1.8 | 1.6 | 30 | 10 | 1.98x1.46x.38 |
6 Way Power Divider
Model No. | Type | Freq (GHz) | Connectors | Isolation (dB, Min) | Insertion Loss (dB , Max) | Phase Balance (deg.,Max) | Amplitude Balance (dB, Max.) | VSWR Input (x.xx:1, max.) | VSWR Output (x.xx:1, max.) | CW Input(W) @ Load VSWR Out 1.2:1 | CW Input(W) @ Load VSWR Out 2.0:1 | Size |
PD9-6S-10G | 6way | 2-18GHz | SMA-F | 15 | 1.9 | 12 | 1 | 2 | 1.5 | 25 | 7 | 6.00x4.00x.38 |
8 Way Power Divider
Model No. | Type | Freq (GHz) | Connectors | Isolation (dB, Min) | Insertion Loss (dB , Max) | Phase Balance (deg.,Max) | Amplitude Balance (dB, Max.) | VSWR Input (x.xx:1, max.) | VSWR Output (x.xx:1, max.) | CW Input(W) @ Load VSWR Out 1.2:1 | CW Input(W) @ Load VSWR Out 2.0:1 | Size |
PD9-8S-10G | 8way | 2-18GHz | SMA-F | 16 | 2.4 | 10 | 1 | 1.9 | 1.5 | 25 | 7 | 5.75x4.46x.38 |
