?PIN二極管SemiGen
發布時間：2023-02-22 16:38:52 瀏覽：729

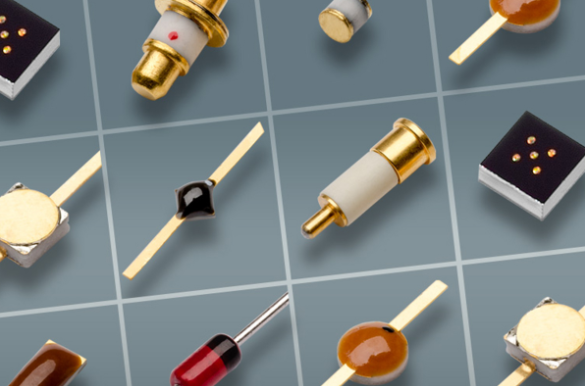

SemiGen SGP7000系列PIN二極管采用高導電率外延性處理，具備板厚從4μm到200μm左右的本征層，具體決定于性能指標規格。SGP7000系列PIN二極管通常采用堅固的熱氧化鈍化處理或陶瓷玻璃制作，主要用于經用的高功率應用。SGP7000系列PIN二極管由生長的P++結層制作而成，可導致突變結結構，然后提供低穿通電流電壓并最大限度減少自摻雜。SGP7000系列PIN二極管以芯片形式提供，或者以客戶選擇的封裝形式提供。
特征：
低電容和電阻
應用SemiGen的FAC面板輕松連接
高安全可靠性
應用：
主要用于2至20GHz的低功率到高功率開關、衰減器、雙工器和相位偏移應用。
SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。
深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。
詳情了解SemiGen請點擊：http://www.yzgnjsb.cn/brand/64.html
Ultra-Fast Switching PINs
Part
Number | Vb 10 μA
Volts
MIN | Cj-10
MAX
(PF) | TL
TYP
(nS) | ?jc
MAX
deg C/W | TS.
MAX
NS | RS @ 50 mA
Ohms
MAX | RS @ 10mA
OHMS
TYP |
SGP7010 | 25 | 0.10 | 10 | 60 | 1.5 | 0.70 | 1.00 |
SGP7011 | 25 | 0.15 | 10 | 50 | 1.5 | 0.55 | 0.80 |
SGP7012 | 25 | 0.20 | 10 | 40 | 1.5 | 0.45 | 0.70 |
SGP7013 | 25 | 0.25 | 10 | 35 | 1.5 | 0.40 | 0.60 |
Fast-Switching, Low-Power PINs
Part
Number | Vb 10 μA
Volts
MIN | Cj-10
MAX
(PF) | TL
TYP
(nS) | Δjc
MAX
deg C/W | TS.
MAX
NS | RS @ 75 mA
Ohms
MAX | RS @ 20mA
OHMS
TYP |
SGP7020 | 70 | 0.05 | 60 | 80 | 5 | 0.90 | 1.20 |
SGP7021 | 70 | 0.10 | 60 | 70 | 5 | 0.70 | 1.00 |
SGP7022 | 70 | 0.15 | 60 | 60 | 5 | 0.60 | 0.90 |
SGP7023 | 70 | 0.20 | 60 | 55 | 5 | 0.50 | 0.70 |
SGP7024 | 70 | 0.25 | 60 | 50 | 5 | 0.45 | 0.50 |
SGP7025 | 100 | 0.03 | 100 | 90 | 10 | 1.20 | 1.90 |
SGP7026 | 100 | 0.07 | 100 | 80 | 10 | 0.90 | 1.50 |
SGP7027 | 100 | 0.10 | 100 | 70 | 10 | 0.70 | 1.20 |
SGP7028 | 100 | 0.15 | 100 | 60 | 10 | 0.60 | 1.00 |
SGP7029 | 100 | 0.20 | 100 | 55 | 10 | 0.50 | 0.90 |
SGP7030 | 100 | 0.30 | 100 | 50 | 15 | 0.45 | 0.80 |
SGP7031 | 200 | 0.03 | 225 | 90 | 15 | 1.90 | 3.00 |
SGP7032 | 200 | 0.07 | 225 | 80 | 15 | 1.20 | 2.20 |
SGP7033 | 200 | 0.10 | 225 | 70 | 15 | 0.90 | 1.60 |
SGP7034 | 200 | 0.15 | 225 | 60 | 15 | 0.80 | 1.00 |
SGP7035 | 200 | 0.20 | 225 | 55 | 15 | 0.70 | 0.80 |
SGP7036 | 200 | 0.30 | 225 | 50 | 15 | 0.60 | 0.70 |
Medium-Power General-Purpose PINs
Part
Number | Vb 10 μA
Volts
MIN | Cj-10
MAX
(PF) | TL
TYP
(nS) | Δjc
MAX
deg C/W | TS.
MAX
NS | RS @ 75 mA,
F = 100 MHz
Ohms
MAX | RS @ 20mA
OHMS
TYP |
SGP7040 | 200 | 0.03 | 400 | 65 | 20 | 2.60 | 3.50 |
SGP7041 | 200 | 0.07 | 400 | 60 | 20 | 1.50 | 2.20 |
SGP7042 | 200 | 0.10 | 400 | 55 | 20 | 1.30 | 2.00 |
SGP7043 | 200 | 0.15 | 400 | 50 | 20 | 1.00 | 1.90 |
SGP7044 | 200 | 0.20 | 400 | 45 | 20 | 0.80 | 1.70 |
SGP7045 | 200 | 0.30 | 400 | 40 | 20 | 0.70 | 1.40 |
SGP7046 | 200 | 0.50 | 400 | 20 | 20 | 0.60 | 1.20 |
SGP7047 | 200 | 0.03 | 600 | 60 | 25 | 2.60 | 3.50 |
SGP7048 | 200 | 0.07 | 600 | 55 | 25 | 1.60 | 3.20 |
SGP7049 | 200 | 0.10 | 600 | 50 | 25 | 1.20 | 2.00 |
SGP7050 | 200 | 1.50 | 600 | 45 | 25 | 0.90 | 1.90 |
SGP7051 | 200 | 0.20 | 600 | 40 | 25 | 0.80 | 1.70 |
SGP7052 | 200 | 0.30 | 600 | 35 | 25 | 0.70 | 1.40 |
SGP7053 | 200 | 0.50 | 600 | 15 | 25 | 0.60 | 1.20 |
High-Power Switching and Attenuation PINs
Part
Number | Vb 10 μA
Volts
MIN | Cj-10
MAX
(PF) | TL
TYP
(μS) | Rs @ 1 mA
MAX
(Ohms) | RS @ 10 mA
MAX
(Ohms) | RS @ 100 mA
MAX
(Ohms) | ?jc
MAX
deg C/W |
SGP7060 | 250 | 0.05 | 1.00 | 25.00 | 10.00 | 2.00 | 20.00 |
SGP7061 | 250 | 0.08 | 1.00 | 20.00 | 8.00 | 1.50 | 20.00 |
SGP7062 | 250 | 0.10 | 1.00 | 15.00 | 6.00 | 1.20 | 20.00 |
SGP7063 | 250 | 0.20 | 1.00 | 8.00 | 3.50 | 1.00 | 15.00 |
SGP7064 | 250 | 0.30 | 1.50 | 6.00 | 2.00 | 0.80 | 15.00 |
SGP7065 | 500 | 0.08 | 1.50 | 40.00 | 8.00 | 1.50 | 15.00 |
SGP7066 | 500 | 0.10 | 1.50 | 15.00 | 5.00 | 1.20 | 15.00 |
SGP7067 | 500 | 0.20 | 1.50 | 10.00 | 4.00 | 1.00 | 12.00 |
SGP7068 | 500 | 0.30 | 2.00 | 8.00 | 3.50 | 0.80 | 10.00 |
SGP7069 | 500 | 0.50 | 2.00 | 6.00 | 2.00 | 0.70 | 10.00 |
High-Voltage PINs
Part
Number | Vb 10 μA
Volts
MIN | CT V=100 V
F = 1 MHz
pf
MAX | TL = 10
mA
μsec
MIN | RS @ 100 mA,
F = 100 MHz
Ohms
MAX | Thermal
Resistance
(C/W)
Typical |
SGP7070 | 1000 | 0.10 | 1.00 | 1.50 | 30.00 |
SGP7071 | 1000 | 0.25 | 2.00 | 1.20 | 25.00 |
SGP7072 | 1000 | 0.50 | 3.00 | 1.00 | 20.00 |
SGP7073 | 1000 | 0.75 | 3.50 | 0.80 | 10.00 |
SGP7074 | 1000 | 1.30 | 4.00 | 0.40 | 8.00 |
SGP7075 | 1000 | 2.50 | 4.50 | 0.35 | 5.00 |
