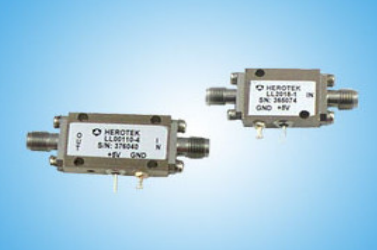

Pin二極管極低泄漏限制器,LL 系列HEROTEK
發布時間:2023-02-13 16:39:30 瀏覽:527
HEROTEK二極管限制器是具有入射功率控制的可變電阻。PIN二極管限制器的阻抗在低信號頻率級時較強。在此過程中,PIN二極管限制器的插入損耗在高阻抗下降至最低。無源器件上的所有插入損失都會下降接收器的敏感度。
特征
?泄漏標準選擇-10dBm、-5dBm、0dBm、+5dBm
?1WCW輸入泄漏標準。
?低功耗(+5V,5mA標稱值)。
?LNA保障的理想選擇
?密封性模塊。
?線路板模塊的可拆卸連接器。
應用
?接收器保護
?功率平衡(限制)
HEROTEK公司是美國老牌的射頻微波元器件生產商,HEROTEK產品頻率覆蓋DC-75GHz,產品線涵蓋檢波器、放大器、限幅器、PIN開關、信號發生器等。
深圳市立維創展科技有限公司,授權代理銷售HEROTEK產品,產品包括檢波器、放大器、限幅器、PIN開關、信號發生器等,HEROTEK產品滿足出色的性能,高可靠性和快速交付,歡迎咨詢。
詳情了解HEROTEK產品請點擊:http://www.yzgnjsb.cn/brand/47.html
MODEL | FREQUENCY RANGE | MAXIMUM INSERTION LOSS (dB) | MAX VSWR | NOMINAL 2 LEAKAGE LEVEL (dBm) | TYPICAL 2 LEAKAGE LEVEL (dBm) | TYPICAL 3 THRESHOLD LEVEL (dBm) | PACKAGE STYLE |
LL00110-1 | 10 MHz – 1.0 GHz | 0.5 | 1.3:1 | - 10 | - | - 11 | 2A |
LL00110-2 | - 5 | - 6 | |||||
LL00110-3 | 0 | - 1 | |||||
LL00110-4 | + 5 | + 4 | |||||
LL0120-1 | 100 MHz – 2 GHz | 0.7 | 1.4:1 | - 10 | - | - 11 | 2A |
LL0120-2 | - 5 | - 6 | |||||
LL0120-3 | 0 | - 1 | |||||
LL0120-4 | + 5 | + 4 | |||||
LL2018-1 | 2 GHz – 18 GHz | 4 | 2.0:1 | - | -10 TO - 5 | - 10 | 1D |
LL2018-2 | - 5 TO 0 | - 5 | |||||
LL2018-3 | 0 TO + 5 | 0 |
