?PIN二極管開關Aeroflex
發布時間：2023-01-12 16:38:56 瀏覽：643

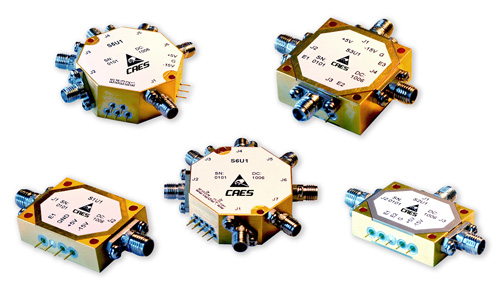

Aeroflex-API Tech PIN二極管開關能夠在各種各樣標準規定工作頻段內應用，從具備成本效率的窄帶到高性能寬帶。Aeroflex-API Tech的開關具備TTL兼容驅動器，有利于系統集成，能夠在+5和-12V至-18V直流穩壓電源上工作。PIN二極管開關包括一個直流塊。激勵同時提供自定義配備，以滿足要求高隔離、低插入損耗、快速開關速度與其它特殊需求的嚴苛應用程序。
憑借高達40GHz完整設計與檢測性能，Aeroflex-API Tech具有GaAsFET開關設計資源，幫助用戶研發新設計方案，搭建現有規范，或替換成過時的模塊。
Aeroflex-API Tech PIN二極管開關可以作為吸收或反射SP1T,SP2T,SP3T,SP4T,SP5T和轉換開關，主要用于從10MHz到18GHz各種頻率段。Aeroflex-API Tech的標準PIN二極管開關通過優化，具備低插入損耗和vssr，高隔離和快速開關速率，并包括TTL兼容驅動程序。所有的標準規定開關都具備密封性和高可靠性屏蔽，主要用于國防軍事和空間級應用領域。
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，現在被API收購。Aeroflex-API Tech能夠滿足用戶對于射頻微波測試及微電子平臺的產品計劃、科技研發、生產生產以及運營維護等各個環節的多種測試需求。Aeroflex-API Tech產品應用領域包括航空航天，國防軍工，無線通訊，寬帶通訊平臺。目前，Aeroflex-API Tech產品系列衰減器、終端負載、限幅器產品一直是全球高可靠性應用市場的領導者。
深圳市立維創展科技是Aeroflex經銷商，主要提供Aeroflex原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
詳情了解Aeroflex-API Tech請點擊：http://www.yzgnjsb.cn/brand/10.html
零件號 | 頻率范圍 (GHz) | 開關類型 | 插入損耗 | 駐波比 (MAX) | 隔離度
(dB MIN) | 開關速度
(MAX nsec) | 最大射頻 (dBm) |
S1H3R | 0.01 – 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S1V2R | 0.1 - 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S1U6R | 0.5 - 18.0 | 反光的 | 2.8 | 2 | 60 | 100 | 27 |
S1L1R | 1.0 - 2.0 | 反光的 | 0.8 | 1.5 | 80 | 100 | 30 |
S1S1R | 2.0 - 4.0 | 反光的 | 1 | 1.6 | 70 | 100 | 30 |
S1C1R | 4.0 - 8.0 | 反光的 | 1.7 | 1.6 | 70 | 100 | 30 |
S1X3R | 8.0 - 18.0 | 反光的 | 2.6 | 2 | 60 | 100 | 27 |
SWM-1100 | 0.5 - 18.0 | 反光的 | 2.6 | 1.8 | 60 | 100 | 30 |
S2H3R | 0.01 – 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S2V2R | 0.1 - 1.0 | 反光的 | 1.2 | 1.5 | 75 | 250 | 30 |
S2U6R | 0.5 - 18.0 | 反光的 | 3 | 2 | 60 | 100 | 27 |
S2L1R | 1.0 - 2.0 | 反光的 | 0.9 | 1.5 | 80 | 100 | 30 |
S2S1R | 2.0 - 4.0 | 反光的 | 1.1 | 1.6 | 70 | 100 | 30 |
S2C1R | 4.0 - 8.0 | 反光的 | 1.7 | 1.6 | 70 | 100 | 30 |
S2X3R | 8.0 - 18.0 | 反光的 | 2.8 | 2 | 60 | 100 | 27 |
SWM-1200 | 0.5 - 18.0 | 反光的 | 2.8 | 2 | 60 | 100 | 30 |
S3H3R | 0.01 – 1.0 | 反光的 | 1.3 | 1.5 | 75 | 250 | 30 |
S3V2R | 0.1 - 1.0 | 反光的 | 1.3 | 1.5 | 75 | 250 | 30 |
S3U6R | 0.5 - 18.0 | 反光的 | 3.2 | 2 | 60 | 100 | 27 |
