?Mi-Wave內聯波導至同軸適配器
發布時間:2022-12-06 16:46:21 瀏覽:607

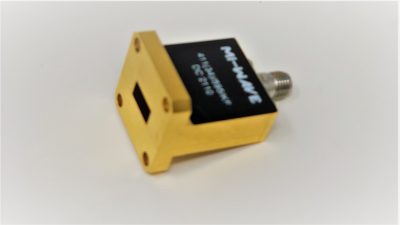

Mi-Wave的411內聯波導到同軸適配器提供了將矩形波導適用為內聯同軸連接器的有效途徑。全波導頻帶寬度范圍包括8.2~110ghz。Mi-Wave的設計思路和工藝技術使這些適配器具備相對較低的插入損耗和駐波比。
Mi-Wave內聯波導到同軸適配器的低成本生產制造模塊能夠讓設備和OEM應用。某些型也可為實驗室供應。
特征
提供低成本模塊
工作頻段8.2至110GHz
提供多種射頻電纜連接器
實驗室使用的高性能模塊。
Mi-Wave是商用型和軍工用毫米波產品全球領航者,可以提供毫米波器件和模塊解決方案。產品線涵蓋:放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等,所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品,歡迎咨詢。
詳情了解Mi-Wave請點擊:http://www.yzgnjsb.cn/brand/52.html
Model | Band | Frequency (GHz) | Insertion Loss (dB) | Return Loss (dB) | Power Handling (W) | Waveguide Port | Coaxial Port |
411(34)/595/KF | WR-34 | 22-33 | 0.4 | 17 | 20 | WR-34 Waveguide, UG-595/U-M Flange | K-Female (2.92) connector |
411(34)/595/KM | WR-34 | 22-33 | 0.4 | 20 | 20 | WR-34 Waveguide, UG-595/U-M Flange | K-Male (2.92) connector |
411K/595/2.4mmF | K-Band | 18.5-26.5 | 0.3 | 16 | 20 | WR-42 Waveguide, UG-595/U Flange | K (2.92 mm) Female connector |
411K/595/KM | K-Band | 18.5-26.5 | 0.3 | 20 | 20 | WR-42 Waveguide, UG-595/U Flange | K-Male connector |
411K/595/2.4mmF | K-Band | 18.5-26.5 | 0.3 | 17 | 20 | WR-42 Waveguide, UG-595/U Flange | K (2.92 mm) Female connector |
411K/595/SMAM | K-Band | 18.5-26.5 | 0.4 | 20 | 20 | WR-42 Waveguide, UG-595/U Flange | SMA-Male |
411A/599/KM | Ka-Band | 26.5-40 | 0.4 | 20 | 20 | WR-28 Waveguide, UG-599/U Flange | K-Male (2.92) connector |
411A/599/KF | Ka-Band | 26.5-40 | 0.4 | 17 | 20 | WR-28 Waveguide, UG-599/U Flange | K-Female (2.92) connector |
411B/383/2.4mmM | Q-Band | 33-50 | 0.7 | 17 | 15 | WR-22 Waveguide, UG-383/U Flange | 2.4mm Male connector |
411B/383/2.4mmF | Q-Band | 33-50 | 0.7 | 17 | 15 | WR-22 Waveguide, UG-383/U Flange | 2.4mm Female connector |
411B/383/1.85mmF | Q-Band | 33-50 | 0.7 | 20 | 15 | WR-22 Waveguide, UG-383/U Flange | 1.85mm Female connector |
411B/383/1.85mmF | Q-Band | 33-50 | 0.7 | 20 | 15 | WR-22 Waveguide, UG-383/U Flange | 1.85mm Female connector |
411B/383/2.4mmM | Q-Band | 33-40 | 0.7 | 17 | 15 | WR-22 Waveguide, UG-383/U Flange | 2.4mm Male connector |
411B/719/2.4mmF | Q-Band | 33-50 | 0.7 | 20 | 15 | WR-22 Waveguide, UG-719/U Square Flange | 2.4mm Female connector |
411U/383/1.85mmF | U-Band | 40-60 | 0.7 | 20 | 10 | WR-19 Waveguide, UG-383/U-M Flange | 1.85mm Female connector |
411U/383/1.85mmM | U-Band | 40-60 | 0.7 | 20 | 10 | WR-19 Waveguide, UG-383/U-M Flange | 1.85mm Male connector |
411V/385/1.85mmF | V-Band | 50-75 | 0.7 | 20 | 10 | WR-15 Waveguide, UG-385/U Flange | 1.85mm Female connector |
411V/385/1.85mmM | V-Band | 50-75 | 0.7 | 20 | 10 | WR-15 Waveguide, UG-385/U Flange | 1.85mm Male connector |
411V/385/1.85mmF | V-Band | 50-75 | 0.7 | 20 | 10 | WR-15 Waveguide, UG-385/U Flange | 1.85 mm Female connector |
411V/385/1.00mmF | V-Band | 50-75 | 1 | 15 | 5 | WR-15 Waveguide, UG-385/U Flange | 1.00 mm Female connector |
411E/387/1.00mmF | E-Band | 60-90 | 1 | 14 | 5 | WR-12 Waveguide, UG-387/U Flange | 1.00 mm Female connector |
411E/387/1.00mmM | E-Band | 60-90 | 1 | 14 | 5 | WR-12 Waveguide, UG-387/U Flange | 1.00 mm Male connector |
411W/387/1.00mmF | W-Band | 75-110 | 1 | 14 | 5 | WR-10 Waveguide, UG-387/U-M Flange | 1.00 mm Female connector |
411W/387/1.00mmM | W-Band | 75-110 | 1 | 14 | 5 | WR-10 Waveguide, UG-387/U-M Flange | 1.00 mm Male connector |
