WENTEQ標準波導開關WSE和WSH系列
發布時間：2022-12-02 09:00:04 瀏覽：565
波導開關是微波射頻電子產品最常用的器件，其作用是按照需選擇微波射頻通道，實現高質量數據傳輸。與其他微波射頻開關相比較，WENTEQ波導開關具備駐波低、插入損耗低、功率容量大的特征，在雷達探測、電子對抗等系統中得到廣泛應用。
WENTEQ波導開關標準WSE和WSH系列主要用于8至110GHz工作頻段的全波導波段作業。E和H平面波導開關通過人工轉動旋鈕來調整信號通道。
主要特征
?高功率
?低插入損耗
?高隔離
主要應用
?測試臺測試設置
?微波功率傳輸設備

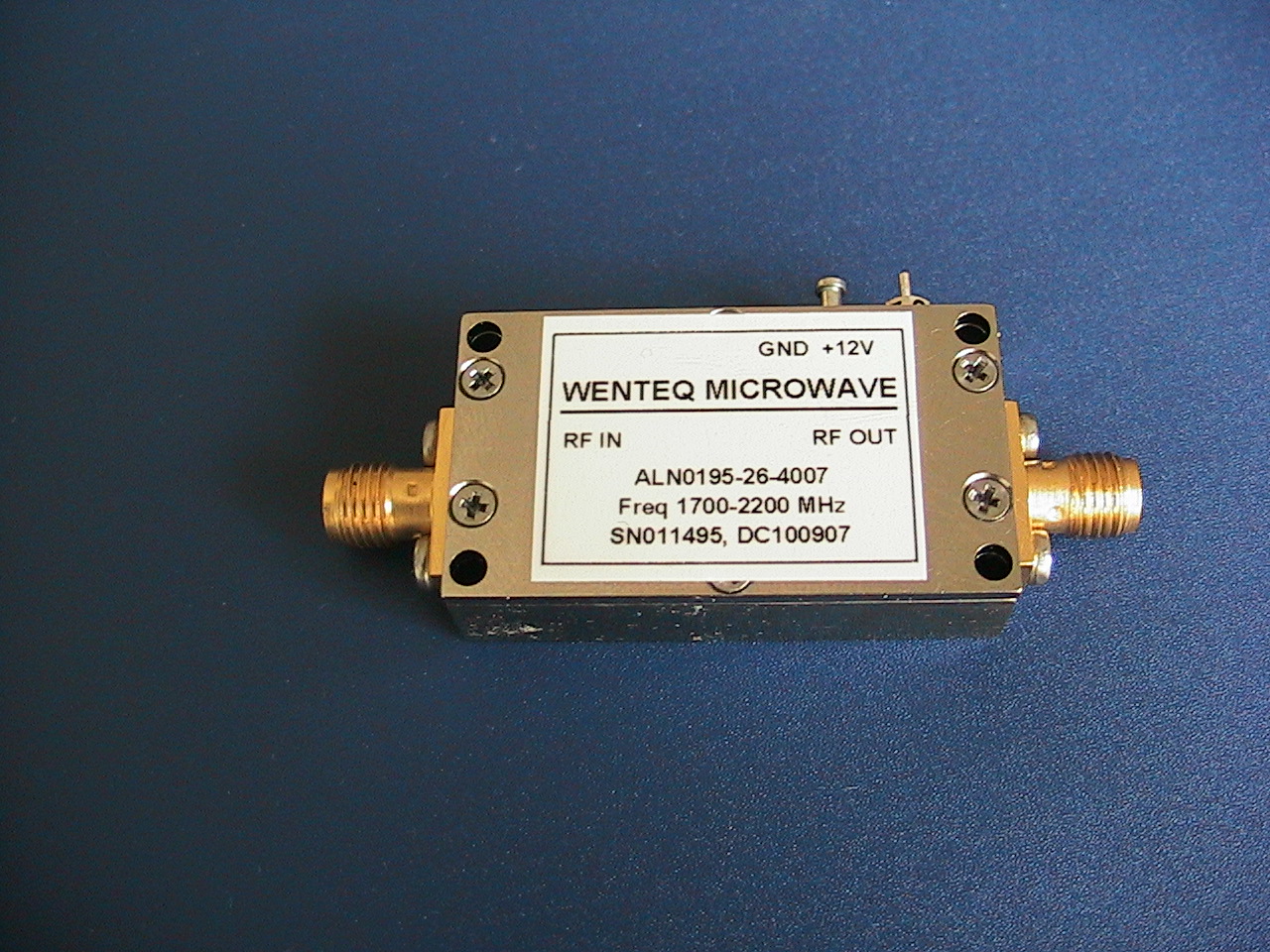

WENTEQ公司位于美國加州，WENTEQ以超低噪聲寬帶微波放大器產品為特色，并提供環形器、隔離器、負載終端等產品，WENTEQ產品以高性價比，獲得全球市場的認可，是一家老牌的射頻微波企業，WENTEQ以高可靠的產品性能，目前獲得多項美國與歐洲航空航天、國防工業項目。
WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。
詳情了解WENTEQ請點擊：http://www.yzgnjsb.cn/brand/29.html
Part No. | Frequency Range, GHz | Waveguide sizes | Flange Type | VSWR | Isolation, dB | Dimensions, inch (mm) |
A | H |
WSH090-01 | 8.2~12.4 | WR-90 | UG39/U | 1.1:1 | 50.0 | 70.0 | 90.0 |
WSE090-01 | 8.2~12.4 | WR-90 | UG39/U | 1.1:1 | 50.0 | 60.0 | 90.0 |
WSH075-01 | 10.0~15.0 | WR-75 | UBR120 | 1.1:1 | 50.0 | 60.0 | 80.0 |
WSE075-01 | 10.0~15.0 | WR-75 | UBR120 | 1.1:1 | 50.0 | 60.0 | 80.0 |
WSH062-01 | 12.0~18.0 | WR-62 | UG419/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSE062-01 | 12.0~18.0 | WR-62 | UG419/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSH051-01 | 15.0~22.0 | WR-51 | UG595/U | 1.1:1 | 50.0 |
|
|
WSE051-01 | 15.0~22.0 | WR-51 | UG595/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSH042-01 | 18.0~26.5 | WR-42 | UG595/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSE042-01 | 18.0~26.5 | WR-42 | UG595/U | 1.1:1 | 50.0 | 50.0 | 70.0 |
WSH034-01 | 22.0~33.0 | WR-34 | UG1530/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSE034-01 | 22.0~33.0 | WR-34 | UG1530/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSH028-01 | 26.5~40.0 | WR-28 | UG599/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSE-028-01 | 26.5~40.0 | WR-28 | UG599/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSH022-01 | 33.0~50.0 | WR-22 | UG383/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
WSE022-01 | 33.0~50.0 | WR-22 | UG383/U | 1.1:1 | 50.0 | 45.0 | 60.0 |
