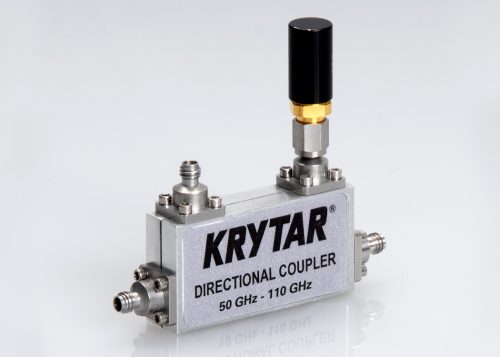

KRYTAR定向耦合器1500110010
發布時間：2022-10-21 16:47:10 瀏覽：633
KRYTAR的1500110010新型定向耦合器提供市面上應用最普遍的頻率覆蓋范圍。1500110010定向耦合器寬100GHz10帶寬維持平整dB耦合G市場的無線設計和大多數測試和檢測應用。
1500110010耦合器深化拓展KRYTAR定向耦合系列提供10dB、±1.8(與輸出相比)具備出色的耦合性能，并通常實現±1.8dB頻率靈敏度(振幅平整度)。1500110010提供最少7dB的導向性。對于想要多個耦合器的應用，如高頻率天線波束成形系統，模塊到模塊的耦合容差（模塊到模塊之間的耦合統一性）也很好，在50到110GHz在全帶寬范圍內±1.50dB之內。KRYTAR該新型帶狀線設計模塊的技術進步提供出色的運行性能。1500110010耦合器在所有頻率范圍內表現出5，包含耦合功率.5dB(最高)插入損耗。最大的任何的端口VSWR為2.5:1，平均輸入額定功率為20瓦，最高值為3KW。環境溫度為-54°C至85°C。
1500110010定向耦合器封裝極其緊湊型，只有1.55英寸(長)x0.38英寸（寬）x0.80英寸(高)。應用標準1.0mmSMA耦合器的重量?jī)H有1.2盎司。
KRYTAR耦合器是專必須外部校正、精確監控、信號混合或掃頻傳輸和反射檢測的系統應用而設計。KRYTAR耦合器為包含電子戰等在內的許多應用程序提供解決方案（EW）、商業無線網絡、衛星通訊、雷達探測、信號監測和檢測、天線波束的形成和EMC測試環境。對大多數空間有限的應用，緊湊型的尺寸應用KRYTAR定向耦合成為理想化的解決方案。1500110010定向耦合器也能夠制作符合脊形軍工用規格。
KRYTAR為滿足或超過關鍵性能和/或包裝規格的產品定制提供完整工程服務。
規格
型號：1500110010
最小頻率(GHz)：50
最高頻率(GHz)：110
標稱耦合：10±1.8
頻率靈敏度(dB)：±1.8dB
插入損耗(dBMax)：5.5
方向性（dBMin)）：7dB
駐波比（Max）：2.5Ghz:1
額定功率（Watts）：20
標準連接器（Female）：1.0 mm
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
