ARRA多線移相器：DC-2 GHz

發布時間：2022-08-10 17:01:30 瀏覽：705

ARRA多線移相器選用多線“開孔”結構設計，當中僅更改中心導線的長度從而實現相變。在設計上綜合了可靠性高、小封裝尺寸和長延時調整。

ARRA多線移相器提供可選擇的數字讀數，直接校準1GHz的度數。其它頻率的讀數可以通過將相位讀數乘以GHz頻率獲取的。3448B型的分辨率為0.1，精度為±0.5°/GHz，2448A型的精度為±1.5°/GHz。

一般規格

頻率范圍：2448A型：DC-LO GHz；3448B型：DC-2.0GHz。

VSWR：2448A型：1.3至Q.5GHz、1.5至1.0GHz；

3448B型：1.3至1.0GHz、1.5至2.0GHz。

插入損耗：

2448A型：0.5dB至0.5GHz，0.75dB至1.0GHz；

3448B型：0.5dB至1.0GHz，0.75dB至2.0GHz。

射頻功率：100瓦平均5kW最高值；

連接器：SMA Fstrongale標準；

操控：1/4"非平移；

材質：主體-鋁；連接器-MIL-C-39012；

組裝規定：8個通孔-Form0-3210，4個通孔-Form0-3213；

表層處理：適用于MIL-C-22750的ARRA Blue；

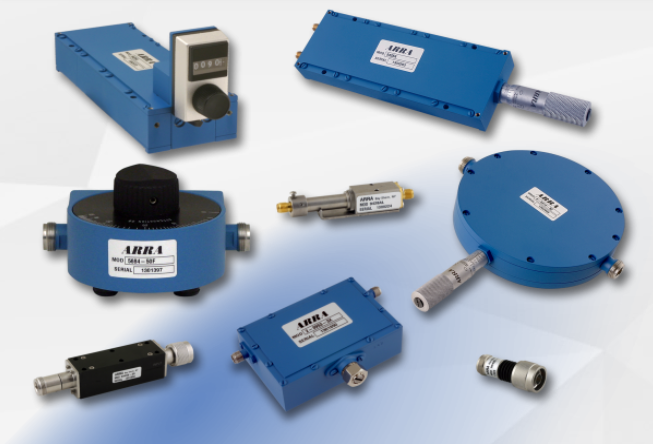

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://www.yzgnjsb.cn/brand/48.html

ARRA (5).png

頻率范圍 (GHz)	插入延遲（大約）nsec	最小相位調整	構成因素	型號
DC-1.0	3.75 min 6.25 max	900°/GHz	0-3210	2448A
DC-2.0	2.2 min 3.2 max	360°/GHz	0-3213	3448B
