WENTEQ SMA 連接器
發布時間：2022-06-09 17:03:16 瀏覽：1101
SMA連接器是應用廣泛的中小型螺紋同軸連接器，具備寬頻帶、性能優異、可靠性高、使用期限長等優勢。SMA連接器主要用于連接微波設備和數字通信射頻電路中的射頻電纜或微帶線。
SMA連接器是廣泛使用的半精密超微型射頻和微波連接器，特別主要用于頻率高達18GHz甚至是更高的電子系統中的射頻連接。SMA連接器有各種類型，如公接頭、母接頭、直接頭、直角接頭、膜片附件等，可以滿足大部分特殊要求。它的外形尺寸尺寸也使它能夠被使用，即使是在相對較小的電子產品中。雖然SMA連接器現在已經非常成熟，但由于許多新的射頻系統發現其工作頻率可以很好地拓展到微波區域，SMA連接器的使用可能會擴大。

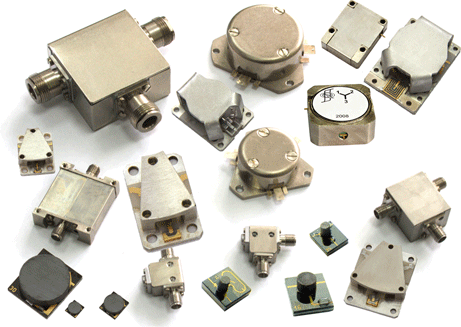

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。
詳情了解WENTEQ請點擊：http://www.yzgnjsb.cn/brand/29.html
Part No. | Frequency (GHz) | CW Power (W) | Pulse Power (kW) | VSWR | Connector Type | Size LxWxH mm | Cooling Method |
TC0120 | DC-0.5GHz | 1000 | 30 | 1.20 | DIN 7/16-Female | 150x160x400 | air |
TC0150 | DC-0.5GHz | 500 | 3 | 1.20 | DIN 7/16 or N type F | 8.46X5.90X5.90inch | air |
TC0220 | 0.2-1.0GHz | 500 | 100 | 1.20 | DIN 7/16-female | 150x160x400 | air |
TC0300 | DC-2.0GHz | 200 | 5 | 1.20 | N-female | 4.72x4.72x9.84inch | air |
TC0380 | DC-2.0GHz | 100 | 1 | 1.20 | N-female | 4.72x4.72x5.91inch |
|
TC0520 | DC-4.0GHz | 200 | 5 | 1.25 | N-male | 5.89x4.06x4.33incl |
|
TC0580 | DC-4.0GHz | 100 | 5 | 1.25 | N-male | 6.89x4.06x4.33incl | air |
TC0640 | DC-4.0GHz | 50 | 5 | 1.25 | N-male | 4.21x3.50x2.756inch | air |
TC0641 | DC-4.0GHz | 50 | 5 | 1.25 | DIN 7/16 male | 4.21x3.50x2.756i | air |
TC0701 | DC-4.0GHz | 25 | 4 | 1.20 | DIN 7/16 male | $1.50x1.830inch | air |
TC0800 | DC-3.0GHz | 600 | 10 | 1.30 | DIN 7/16 male | 17.80x5.90x6.30inch | air |
TC1040 | DC-4.0GHz | 10 | 1 | 1.20 | N-male | $40x40 | air |
TC1080 | DC-4.0GHz | 1 |
| 1.20 | N-male | $21x30 | air |
TC1180 | DC-8.0GHz | 5 | 0.5 | 1.20 | N-male | $21x45 | air |
TC1260 | DC-8.0GHz | 0.5 |
| 1.15 | SMA-male | $8x12 | air |
TC1380 | DC-12.0GHz | 0.5 |
| 1.20 | SMA-male | $8x12 | air |
TC1580 | DC-18.0GHz | 0.5 | 1 | 1.25 | SMA-male | $8x12 | air |
