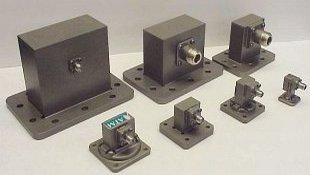

ATM Microwave精密低駐波比全頻帶直角適配器
發布時間：2022-04-18 16:53:58 瀏覽：716
ATM Microwave生產制造波導同軸直角適配器包含矩形波導和雙脊波導的整體頻率范圍，提供各種法蘭和同軸連接器的類型和配置。
ATM Microwave提供標準的全頻段規格型號和精度低VSWR規格型號，帶SMA、N型、K型、2.4mm、2.9mm、TNC、SC和7/16"連接器。
ATM Microwave精密低駐波比全頻帶直角適配器是最普遍的規格尺寸、材質和法蘭訂購器件。ATM Microwave通過采用模型代碼系統，可以輕松滿足客戶的使用需求。ATM Microwave所有的精密低駐波比全頻帶直角適配器的數據20°C在海平面下給出。
由于損失和設置極低，WG難以檢測到同軸適配器的理論插入損耗。采用最大IL數據基于連接器、波導和反射導致的理論損失，這些都是在最高頻率下獲取的最大值。
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.yzgnjsb.cn/brand/53.html
精密低駐波比全頻帶直角適配器
波導同軸（SMA、TYPE-K和 2.4 mm） |
工作組尺寸 | 頻率(GHz) | 型號 | 同軸
連接器 | 駐波比
（最大值） | 功率CW
（W） | 峰值功率
(kW) | IL
（Max） |
WR284 | 2.60 - 3.95 | 284-251PrA-6 | SMA-(F) | 1.15 | 50 | 3 | 0.15 |
WR229 | 3.30 - 4.90 | 229-251PrB-2 | SMA-(F) | 1.15 | 50 | 3 | 0.16 |
WR187 | 3.95 - 5.85 | 187-251PrA-6 | SMA-(F) | 1.15 | 50 | 3 | 0.17 |
WR159 | 4.90 - 7.05 | 159-251PrB-2 | SMA-(F) | 1.15 | 50 | 3 | 0.18 |
WR137 | 5.85 - 8.20 | 137-251PrB-2 | SMA-(F) | 1.15 | 50 | 3 | 0.20 |
WR112 | 7.05 - 10.0 | 112-251PrB-6 | SMA-(F) | 1.15 | 50 | 3 | 0.21 |
WR102 | 7.00 - 11.0 | 102-251PrA-6 | SMA-(F) | 1.15 | 50 | 3 | 0.22 |
WR90 | 8.20 - 12.4 | 90-251PrA-6 | SMA-(F) | 1.15 | 50 | 3 | 0.23 |
WR75 | 10.0 - 15.0 | 75-251PrA-6 | SMA-(F) | 1.15 | 50 | 3 | 0.25 |
WR62 | 12.4 - 18.0 | 62-251PrA-6 | SMA-(F) | 1.15 | 50 | 3 | 0.27 |
WR51 | 15.0 - 22.0 | 51-251PrB-6 | SMA-(F) | 1.15 | 50 | 3 | 0.29 |
WR42 | 18.0 - 26.5 | 42-25KPrA-6 | TTYPE-K -(F) | 1.15 | 50 | 3 | 0.50 |
WR34 | 22.0 - 33.0 | 34-25KPrB-6 | TYPE-K（F）（2.9 mm） | 1.15 | 10 | 3 | 0.35 |
WR28 | 26.5 - 40.0 | 28-25KPrA-6 | TYPE-K（F）（2.9 mm） | 1.15 | 10 | 3 | 0.39 |
