ATM?Microwave精密 SMA End launch 適配器
發布時間：2022-03-09 16:53:17 瀏覽：813
ATM?Microwave生產制造精密末端發射波導到同軸適配器，包含矩形波導的整體頻率范圍。提供各種各樣法蘭類型和同軸連接器配置。

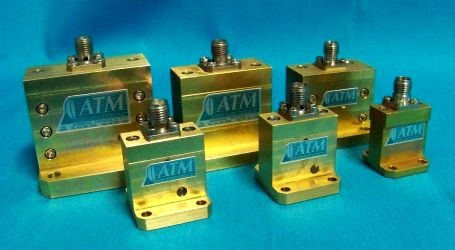

精密波導同軸末端發射適配器-SMA
全波導頻率范圍；
提供各種各樣法蘭類型；
一般規格-精密尾端發射適配器
電氣
VSWR： 1.15Max；
RF連接器： 2.9mm（K型）母頭，SMA母頭；
機械
主體：鋁/銅黃銅；
法蘭：提供多種類型；
連接器：不銹鋼板；
工作溫度： -40oC至+165oC；
表層處理：黃銅/銅：獨具特色的耐腐蝕316不銹鋼板環氧樹脂涂層IAWMIL-F-14072。鋁：化學式薄膜IAWMIL-DTL-5541；
ATM Microwave是美國老牌的微波元件生產商。主要產品為同軸和波導器件產品，功能覆蓋適配器、衰減器、耦合器、移相器、終端負載，以及Ka波段衛星器件系列，產品符合空間應用標準和認證。
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.yzgnjsb.cn/brand/53.html
工作組尺寸 | 頻率(GHz) | SMA
型號* | 連接器 | 駐波比 | 功率
CW
（W） | 峰值
功率
(kW) |
WR430 | 1.70 - 2.60 | 430-201PrA-2 | SMA Female | 1.15 | 100 | 3 |
WR340 | 2.20 - 3.30 | 340-201PrA-2 | SMA Female | 1.15 | 100 | 3 |
WR284 | 2.60 - 3.95 | 284-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR229 | 3.30 - 4.90 | 229-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR187 | 3.95 - 5.85 | 187-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR159 | 4.90 - 7.05 | 159-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR137 | 5.85 - 8.20 | 137-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR112 | 7.05 - 10.0 | 112-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR102 | 7.00 - 11.0 | 102-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR90 | 8.20 - 12.4 | 90-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR75 | 10.0 - 15.0 | 75-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR62 | 12.4 - 18.0 | 62-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR51 | 15.0 - 22.0 | 51-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR42 | 18.0 - 26.5 | 42-201PrB-6 | SMA Female | 1.15 | 50 | 3 |
WR34 | 22.0 - 33.0 | 34-20KPrB-6 | K Female | 1.15 | 35 | 1 |
WR28 | 26.5 - 40.0 | 28-20KPrA-6 | K Female | 1.15 | 35 | 1 |
