TPS62802YKAR超低 Iq 降壓轉換器
發布時間：2022-02-17 16:57:00 瀏覽：1465
TPS6280x是款降壓轉換器，具備2.3μA的經典靜態電流及其最大的工作效率和最小的解決方案規格尺寸。憑借著TI的DCS-Control?拓撲，TPS62802YKAR能夠選用微型電感器和電容器運作，并且具備高至4MHz的開關頻率。在輕負載條件下，TPS62802YKAR會無縫對接開啟省電模式，以減少開關周期并維持高工作效率。
將VSEL/MODE引腳銜接到GND可以選擇固定輸出電壓。只需將一個外部電阻器銜接到VSEL/MODE引腳，就可以選擇16種內部設置的輸出電壓。一個集成R2D（電阻器到數字）轉換器可載入外部電阻器并設置輸出電壓。只需修改單個電阻器，就可以將同一個元器件部件號用作不同的選用和電壓軌。除此之外，與傳統的外部電阻分壓器網絡相比較，內部設置的輸出電壓可提供更好的精度。TPS62802YKAR運作之后，直流/直流轉換器將展開入強制PWM模式（通過在VSEL/MODE引腳上增加高電平）。在該工作模式下，TPS62802YKAR通常以4MHz或1.5MHz的開關頻率運作，從而能夠實現最低的輸出電壓紋波和最大的工作效率。TPS6280x元器件系列選用具備0.35mm間距的微型6引腳WCSP封裝。
TPS62802的特性
輸入電壓范圍為1.8V至5.5V；
2.3μA工作靜態電流量；
高至4MHz的開關頻率；
0.6A/1A輸出電流量；
輸出電壓精度為1%；
可選節電/強制PWM模式；
R2D轉換器，可完成靈活的輸出電壓檢測；
16種可選輸出電壓+1種固定輸出電壓；
TPS62800(4MHz)：0.4V至0.775V；
TPS62801(4MHz)：0.8V至1.55V；
TPS62802(4MHz)：1.8V至3.3V；
TPS62806(1.5MHz)：0.4V至0.775V；
TPS62807(1.5MHz)：0.8V至1.55V；
TPS62808(1.5MHz)：1.8V至3.3V；
智能化使能引腳；
通過優化的引腳，可兼容0201組件；
DCS-Control?拓撲?；
輸出放電；
以100%的占空比運作；

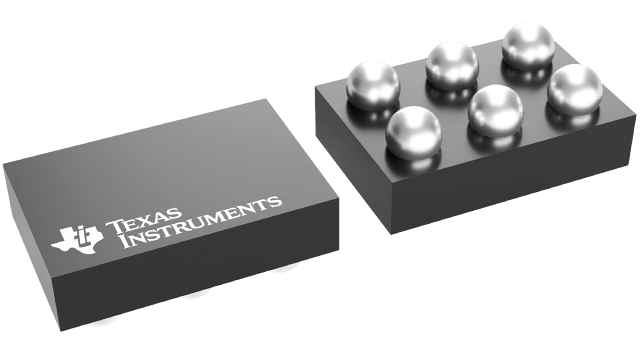

微型6引腳0.35mm間距WCSP封裝；
兼容高度低于0.6mm的解決方案；
兼容低于5mm2 的解決方案規格尺寸；
由于TPS62802YKAR優異的性能和小體積，備受眾多項目青睞，但貨期緊張，臺達旗下Cyntec電源模塊基于高性能、小體積的市場需求，以其高電源效率，迅速獲得市場的認可，在鋰電池、服務器、AI加速卡、光模塊等領域經過嚴苛的應用考驗。并且完全pin to pin替代。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解Cyntec電源模塊請點擊：http://www.yzgnjsb.cn/brand/16.html
